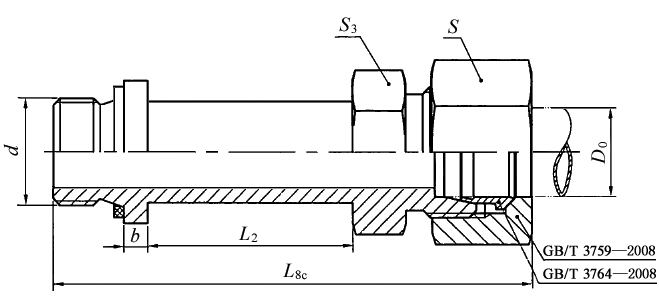

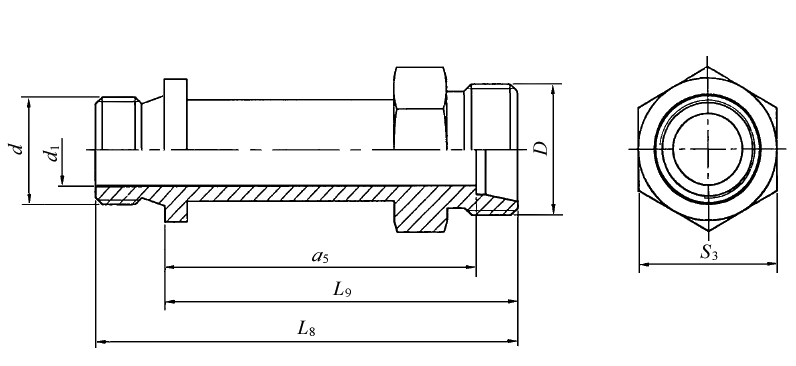

带A型柱端的卡套式端直通长管接头和接头体尺寸(摘自GB/T3735—2008)

带A型柱端的卡套式端直通长管接头和接头体尺寸(摘自GB/T 3735—2008)　　　　　　　　　　　　　 mm
标记示例：接头系列为L，管子外径为10 mm，普通螺纹(M)F型柱端，表面镀锌处理的钢制卡套式端直通长管接头标记为：管接头 GB/T 3735 L10 接头系列为L，管子外径为10 mm，普通螺纹(M)F型柱端，表面镀锌处理的钢制卡套式端直通长管接头体标记为：接头体 GB/T 3735 L10
系列	最大工作压力 /MPa	管子外径 D₀	D	S	L₂	b	普通螺纹柱端(M)							55°非密封管螺纹柱端(G)
系列	最大工作压力 /MPa	管子外径 D₀	D	S	L₂	b	d	d_l 参考	L₉ 参考	L₈ ±0.3	L_8c ±0.3	S₃	a₅ 参考	d	d_l 参考	L₉ 参考	L₈ ±0.3	L_8c ±0.3	S₃	a₅ 参考
LL	10	4	M8×1	10	22	3	M8×1	3	37	45	51	12	33	G1/8	3	37	45	51	14	33
		5	M10×1	12	23		M8×1	3	38	46	52	12	32.5	G1/8	3	38	46	52	14	32.5
		6	M10×1	12	25		M10×1	4	40	48	54	14	34.5	G1/8	4	40	48	54	14	34.5
		8	M12×1	14	27		M10×1	4.5	43	51	57	14	37.5	G1/8	4.5	43	51	57	14	37.5
L	25	6	M12×1.5	14	25		M10×1	4	42	50	58	14	35	G1/8	4	42	50	58	14	35
		8	M14×1.5	17	27	4	M12×1.5	6	46	58	66	17	39	G1/4	6	46	58	66	19	39
		10	M16×1.5	19	29		M14×1.5	7	49	61	69	19	42	G1/4	6	49	61	69	19	42
		12	M18×1.5	22	30		M16×1.5	9	51.5	63.5	71.5	22	44.5	G3/8	9	51	63	71	22	44
		(14)	M20×1.5	24	31		M18×1.5	10	52	64	72	24	45	G1/2	11	52	66.5	74.5	27	45
		15	M22×1.5	27	32		M18×1.5	11	54	66	74	24	47	G1/2	11	54	68	76	27	47
		(16)	M24×1.5	30	32		M20×1.5	12	54.5	68.5	77.5	27	47	G1/2	12	54.5	68.5	77.5	27	47
	16	18	M26×1.5	32	33		M22×1.5	14	56	70	79	27	48.5	G1/2	14	56	70	79	27	48.5
	16	22	M30×2	36	38	5	M26×1.5	18	64	80	89	32	56.5	G3/4	18	64	80	89	32	56.5
	10	28	M36×2	41	41		M33×2	23	69	87	96	41	60.5	G1	23	69	87	96	41	60.5
		35	M45×2	50	45		M42×2	30	75	95	106	50	64.5	G1¼	30	75	95	106	50	64.5
		42	M52×2	60	46		M48×2	36	78	100	112	55	67	G1½	36	78	100	112	55	67
S	63	6	M14×1.5	17	29	4	M12×1.5	4	51	63	71	17	44	G1/4	4	51	63	71	19	44
		8	M16×1.5	19	31		M14×1.5	5	55	67	75	19	48	G1/4	5	55	67	75	19	48
		10	M18×1.5	22	32		M16×1.5	7	56.5	68.5	77.5	22	49	G3/8	7	56	68	77	22	48.5
		12	M20×1.5	24	33		M18×1.5	8	59	71	80	24	51.5	G3/8	8	59	71	80	22	51.5
		12	M20×1.5	24	33		M18×1.5	8	59	71	80	24	51.5	G1/2	8	59	73	82	27	51.5
		(14)	M22×1.5	27	33		M20×1.5	9	60	74	83	27	52.5	G1/2	10	60	74	83	27	52.5
	40	16	M24×1.5	30	36		M22×1.5	12	64	78	88	27	55.5	G1/2	12	64	78	88	27	55.5
		16	M24×1.5	30	36		M22×1.5	12	64	78	88	27	55.5	G3/4	12	66	82	92	32	57.5
		20	M30×2	36	37	5	M27×2	15	70	86	97	32	59.5	G3/4	15	70	86	97	32	59.5
		25	M36×2	46	44		M33×2	20	81	99	111	41	69	G1	20	81	99	111	41	69
	25	30	M42×2	50	45		M42×2	25	84	104	117	50	70.5	G1¼	25	84	104	117	50	70.5
	25	38	M52×2	60	46		M48×2	32	90	112	127	55	74	G1½	32	90	112	127	55	74
注：尽可能不采用括号内的规格。
