卡套式锥螺纹弯通管接头和接头体尺寸(摘自GB/T 3739—2008)　　　　　　　　　　　　　　　mm

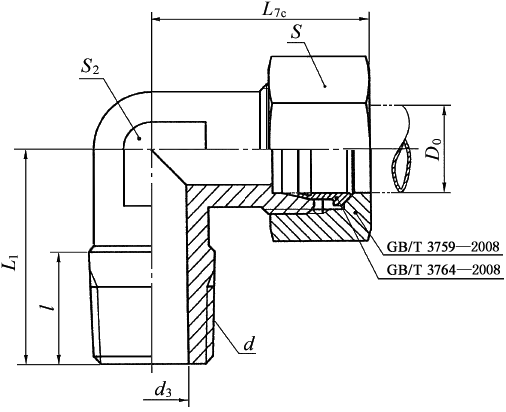

图1　卡套式锥螺纹弯通管接头

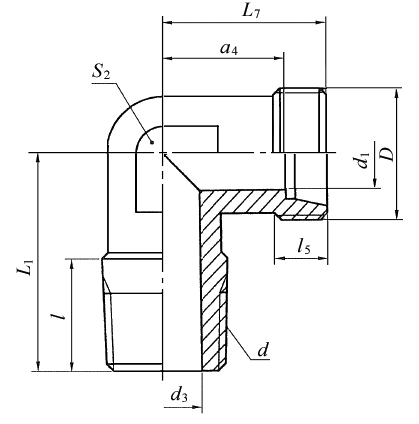

图2　卡套式锥螺纹弯通接头体

标记示例：

接头系列为L，管子外径为10 mm，55°密封管螺纹(R)，表面镀锌处理的钢制卡套式锥螺纹弯通管接头标记为：

管接头　　GB/T 3739　L10/R1/4

接头系列为L，管子外径为10 mm，55°密封管螺纹(R)，表面镀锌处理的钢制卡套式锥螺纹弯通接头体标记为：

接头体　　GB/T 3739　L10/R1/4

系列

最大工

作压力

/MPa

管子外径

D₀

D

d

d₁

参考

d₃

L₁

L₇

±0.3

L_7c

≈

l

l₅

min

a₄

参考

S

S₂

锻制

min

机械加工

max

LL

10

4

M8×1

R1/8

NPT1/8

3

3

15.5

15

21

8.5

6

11

10

9

6

5

M10×1

R1/8

NPT1/8

3.5

3

15.5

15

21

8.5

6

9.5

12

9

6

6

M10×1

R1/8

NPT1/8

4.5

4

15.5

15

21

8.5

6

9.5

12

9

6

8

M12×1

R1/8

NPT1/8

6

4.5

16.5

17

23

8.5

7

11.5

14

12

7

L

25

6

M12×1.5

R1/8

NPT1/8

4

4

17.5

19

27

8.5

7

12

14

12

7

8

M14×1.5

R1/4

NPT1/4

6

6

23.5

21

29

12.5

7

14

17

12

7

10

M16×1.5

R1/4

NPT1/4

8

6

23.5

22

30

12.5

8

15

19

14

8

12

M18×1.5

R3/8

NPT3/8

10

9

26

24

32

13

8

17

22

17

8

(14)

M20×1.5

R1/2

NPT1/2

11

11

31

25

33

17

8

18

24

19

8

15

M22×1.5

R1/2

NPT1/2

12

11

33

28

36

17

9

21

27

19

9

(16)

M24×1.5

R1/2

NPT1/2

14

12

35

30

39

17

9

22.5

30

22

9

16

18

M26×1.5

R1/2

NPT1/2

15

14

36

31

40

17

9

23.5

32

24

9

22

M30×2

R3/4

NPT3/4

19

18

39

35

44

18

10

27.5

36

27

10

10

28

M36×2

R1

NPT1

24

23

45.5

38

47

21.5

10

30.5

41

36

10

35

M45×2

R1¼

NPT1¼

30

30

53

45

56

24

12

34.5

50

41

12

42

M52×2

R1½

NPT1½

36

36

59

51

63

24

12

40

60

50

12

S

40

6

M14×1.5

R1/4

NPT1/4

4

4

23.5

23

31

12.5

9

16

17

12

9

8

M16×1.5

R1/4

NPT1/4

5

5

24.5

24

32

12.5

9

17

19

14

9

10

M18×1.5

R3/8

NPT3/8

7

7

26

25

34

13

9

17.5

22

17

9

12

M20×1.5

R3/8

NPT3/8

8

8

27

26

35

13

9

18.5

24

17

9

(14)

M22×1.5

R1/2

NPT1/2

9

10

33

29

38

17

10

21.5

27

22

10

16

M24×1.5

R1/2

NPT1/2

12

12

36

33

43

17

11

24.5

30

24

11

20

M30×2

R3/4

NPT3/4

16

15

39

37

48

18

12

26.5

36

27

12

25

25

M36×2

R1

NPT1

20

20

48.5

45

57

21.5

14

33

46

36

14

16

30

M42×2

R1¼

NPT1¼

25

25

53

49

62

24

16

35.5

50

41

—

38

M52×2

R1½

NPT1½

32

32

59

57

72

24

18

41

60

50

—

注：尽可能不采用括号内的规格。
