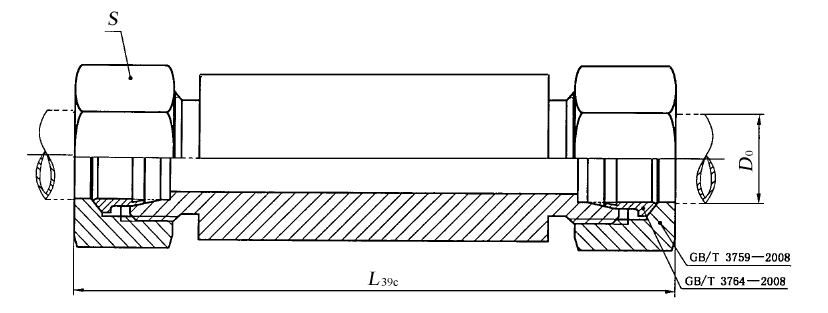

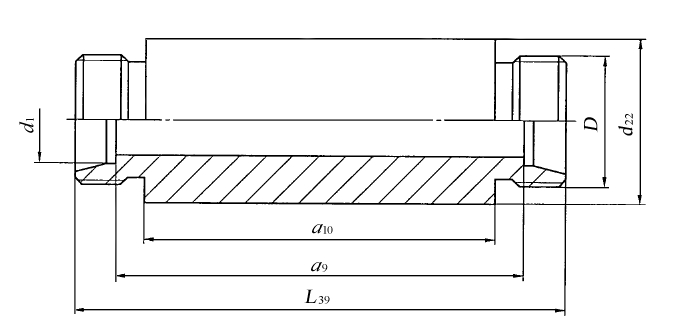

卡套式过板焊接管接头和接头体的尺寸(摘自GB/T3757—2008)

卡套式过板焊接管接头和接头体的尺寸(摘自GB/T 3757—2008)　　　　　　　　　　　　　　　　　mm
标记示例接头系列为L，管子外径为10 mm，表面镀锌处理的钢制卡套式过板焊接管接头标记为：管接头 GB/T 3757 L10 接头系列为L，管子外径为10 mm，表面镀锌处理的钢制卡套式过板焊接接头体标记为：接头体 GB/T 3757 L10
系列	最大工作压力 /MPa	管子外径 D₀	D	d₁ 参考	d₂₂ ±0.2	L₃₉ ±0.3	L_39c ≈	a₉ 参考	a₁₀ 参考	S
L	25	6	M12×1.5	4	18	70	86	56	50	14
		8	M14×1.5	6	20	70	86	56	50	17
		10	M16×1.5	8	22	72	88	58	50	19
		12	M18×1.5	10	25	72	88	58	50	22
		(14)	M20×1.5	11	28	72	88	58	50	24
		15	M22×1.5	12	28	84	100	70	60	27
		(16)	M24×1.5	14	30	84	102	69	60	30
	16	18	M26×1.5	15	32	84	102	69	60	32
	16	22	M30×2	19	36	88	106	73	60	36
	10	28	M36×2	24	40	88	106	73	60	41
		35	M45×2	30	50	92	114	71	60	50
		42	M52×2	36	60	92	116	70	60	60
S	63	6	M14×1.5	4	20	74	90	60	50	17
		8	M16×1.5	5	22	74	90	60	50	19
		10	M18×1.5	7	25	74	92	59	50	22
		12	M20×1.5	8	28	74	92	59	50	24
		(14)	M22×1.5	9	28	86	104	71	60	27
	40	16	M24×1.5	12	35	88	108	71	60	30
		20	M30×2	16	38	92	114	71	60	36
		25	M36×2	20	45	96	120	72	60	46
	25	30	M42×2	25	50	100	126	73	60	50
	25	38	M52×2	32	60	104	134	72	60	60
注：尽可能不采用括号内的规格。
