卡套式铰接管接头(摘自GB/T3750—2008)

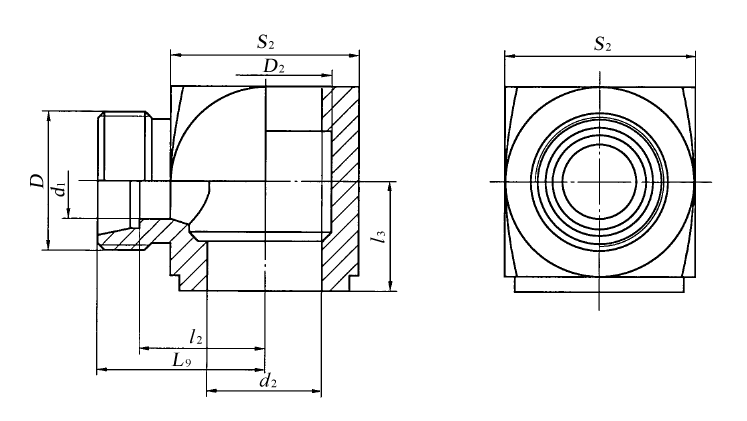

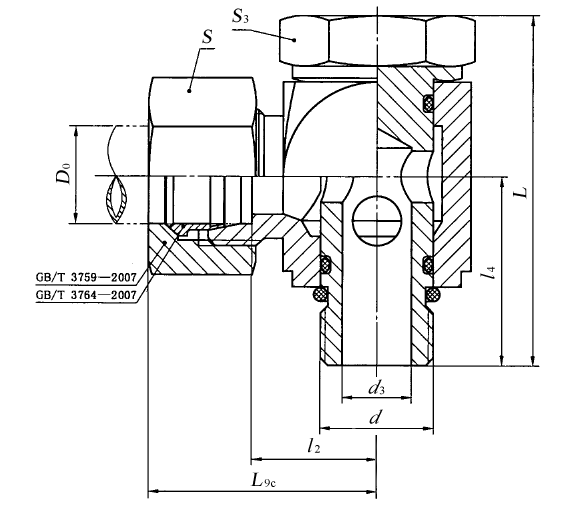

卡套式铰接管接头(摘自GB/T 3750—2008)　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
接头系列为L，管子外径为10 mm，普通螺纹(M)F型柱端，表面镀锌处理的钢制卡套式铰接管接头标记为：管接头 GB/T 3750 L10
系列	最大工作压力 /MPa	管子外径 D₀	D	D₂	d	d₁	d₂		d₃	l₂	l₃	l₄	L	L₉	L_9c	S	S₂	S₃
系列	最大工作压力 /MPa	管子外径 D₀	D	D₂	d	d₁	公称尺寸	极限偏差	d₃	l₂	l₃	l₄	L	L₉	L_9c	S	S₂	S₃
L	25	6	M12×1.5	12.7	M10×1	4	10	+0.022 0	4	11.5	10	18.5	33.5	18.5	26.5	14	17	14
		8	M14×1.5	14.2	M12×1.5	6	12	+0.027 0	6	12.5	11.5	22.5	39	19.5	27.5	17	19	17
		10	M16×1.5	16.5	M14×1.5	8	14		7	15	13	24	42	22	30	19	22	19
		12	M18×1.5	20.3	M16×1.5	10	16		9	17.5	15.5	27	49	24.5	32.5	22	27	22
		(14)	M20×1.5	22.6	M18×1.5	11	18		10	19	17.5	30	53.5	26	34	24	30	24
		15	M22×1.5	22.6	M18×1.5	12	18		11	20	17.5	30	53.5	27	35	27	30	24
		(16)	M24×1.5	24.1	M20×1.5	14	20	+0.033 0	12	20.5	18.5	31	56	28	37	30	32	27
	16	18	M26×1.5	30	M22×1.5	15	22		14	22.5	21	34	62	30	39	32	36	27
	16	22	M30×2	34	M26×1.5	19	26		18	27	23.5	39.5	70	34.5	43.5	36	41	32
	10	28	M36×2	41	M33×2	24	33	+0.039 0	23	29.5	26	42	76	37	46	41	46	41
		35	M45×2	19	M42×2	30	42		30	33	30.5	46.5	86	43.5	54.5	50	55	50
		42	M52×2	62	M48×2	36	48		36	40	38	55.5	104.5	51	63	60	70	55
S	40	6	M14×1.5	14	M12×1.5	4	12	+0.027 0	4	16	13	24	43	23	31	17	22	17
		8	M16×1.5	15.3	M14×1.5	5	14		5	17	14	25	47	24	32	19	24	19
		10	M18×1.5	17.2	M16×1.5	7	16		7	18	15.5	28	52	25.5	34.5	22	27	22
		12	M20×1.5	19.1	M18×1.5	8	18		8	19.5	17.5	31.5	59	27	36	24	30	24
		(14)	M22×1.5	23	M20×1.5	9	20	+0.033 0	9	23.5	20.5	34.5	65	31	40	27	36	27
		16	M24×1.5	23	M22×1.5	12	22		12	23.5	21	36	67	32	42	30	36	27
		20	M30×2	29	M27×2	16	27		15	28.5	26	44.5	82.5	39	50	36	46	32
	25	25	M36×2	37.6	M33×2	20	33	+0.039 0	20	31	28	46.5	88.5	43	55	46	50	41
	16	30	M42×2	50	M42×2	25	42		25	36.5	33	52	99	50	63	50	60	50
	16	38	M52×2	58.4	M48×2	32	48		32	41	38	59.5	114	57	72	60	70	55
注：尽可能不采用括号内的规格。
