卡套式管接头用锥密封焊接接管尺寸(摘自GB/T 3758—2008)　　　　　　　　　　　　　　　　mm

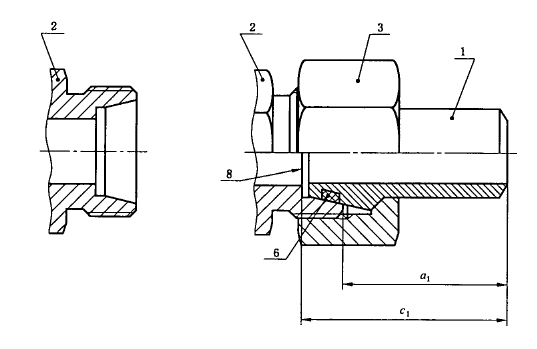

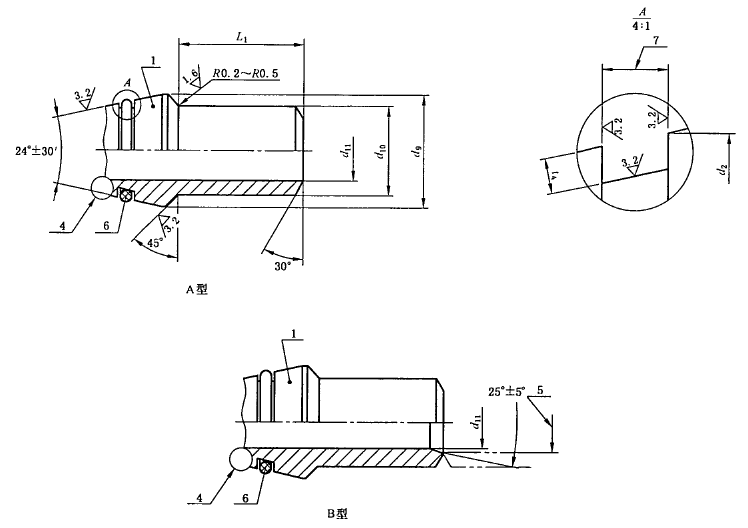

1—— 焊接锥头，与接头体和螺母一起使用；　　　　　5—— 连接管内径；

2—— 接头体；　　　　　　　　　　　　　　　　　　6—— O形圈；

3—— 螺母；　　　　　　　　　　　　　　　　　　　7—— O形圈槽宽，由制造商决定；

4—— 锥端，由制造商决定；　　　　　　　　　　　　8—— 管止肩。

标记示例

接头系列为L，与外径为10 mm的管子配套使用，表面氧化处理的钢制卡套式管接头用锥密封焊接接管标记为：

接管  GB/T 3758  L10·O

系列

最大工作压力

/MPa

管子外径

D₀

d₁₀

±0.1

d₁₁^a

+0.20

-0.05

d₉

d₂

max

L₁

±0.2

c_l

±1

a_l

±1

t₄

±0.1

min

max

L

25

6

6

3

9

10

7.8

19

32

25

1.1

8

8

5

11

12

9.8

19

32

25

1.1

10

10

7

13

14

12

20

33

26

1.1

12

12

8

15

16

14

20

33

26

1.1

(14)

14

10

17

18

16

22

35

28

1.1

15

15

10

18

20

17

22

35

28

1.5

(16)

16

11

19

22

18

23

36.5

29

1.5

16

18

18

13

21

24

20

23

37

29.5

1.5

22

22

17

25

27

24

24.5

39.5

32

1.5

10

28

28

23

31

33

30

27.5

42.5

35

1.5

35

35

29

40

42

37.7

30.5

49.5

39

1.9

42

42

36

47

49

44.7

30.5

50

39

1.9

S

63

6

6

2.5

9

12

7.8

19

32

25

1.1

8

8

4

11

14

9.8

19

32

25

1.1

10

10

5

14

16

12

20

33.5

26

1.1

12

12

6

16

18

14

20

33.5

26

1.1

(14)

14

7

18

20

16

22

35.5

28

1.1

40

16

16

10

20

22

18

26

40.5

32

1.5

20

20

12

24

27

22.6

28.5

47

36.5

1.8

25

25

16

29

33

27.6

33.5

53.5

41.5

1.8

25

30

30

22

35

39

32.7

35.5

57.5

44

1.8

38

38

28

43

49

40.7

39.5

64.5

48.5

1.8

注：尽可能不采用括号内的规格。

a A型焊接接管允许的最大内径。当内径大于d₁₁+0.5 mm时，推荐使用B型焊接接管。
