卡套式可调向端三通管接头和接头体尺寸(摘自GB/T 3741—2008)　　　　　　　　　　　　　　mm

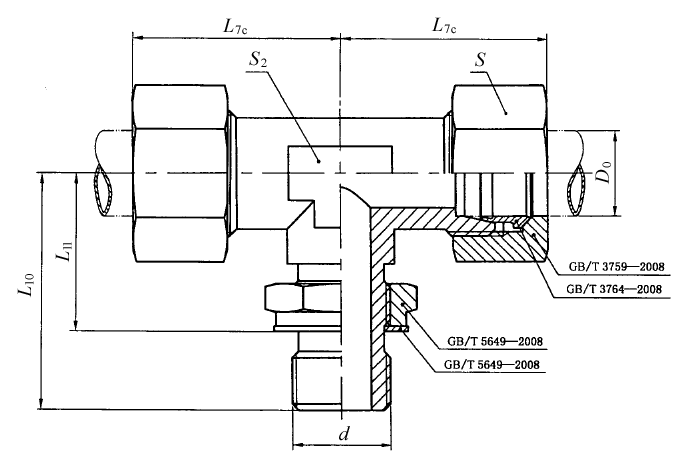

图1　卡套式可调向端三通管接头

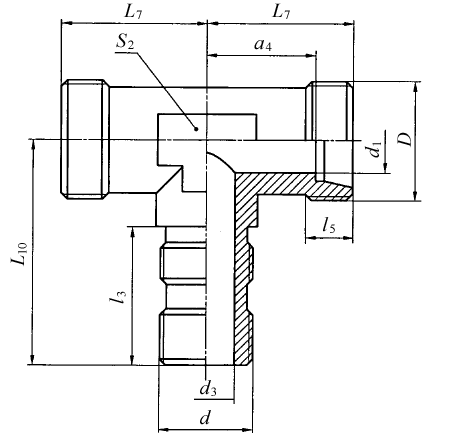

图2　卡套式可调向端三通接头体

标记示例

接头系列为L，管子外径为10 mm，普通螺纹(M)可调向螺纹柱端，表面镀锌处理的钢制卡套式可调向端三通管接头标记为：

管接头  GB/T 3741  L10

接头系列为L，管子外径为10 mm，普通螺纹(M)可调向螺纹柱端，表面镀锌处理的钢制卡套式可调向端三通接头体标记为：

接头体  GB/T 3741  L10

系列

最大工作压力

/MPa

管子外径

D₀

D

d

d_l

参考

d₃

参考

L₃

min

L₇

±0.3

L_7c

≈

L₁₀

±1

L₁₁

参考

l₅

min

a₄

参考

S

S₂

锻制

min

机械加工

max

L

25

6

M12×1.5

M10×l

4

4

16

19

27

25

16.4

7

12

14

12

12

8

M14×1.5

M12×1.5

6

6

20

21

29

31

19.9

7

14

17

12

14

10

M16×1.5

M14×1.5

8

7

20

22

30

31

19.9

8

15

19

14

17

12

M18×1.5

M16×1.5

10

9

20.5

24

32

33.5

21.9

8

17

22

17

19

(14)

M20×1.5

M18×1.5

11

10

21.5

25

33

35.5

22.9

8

18

24

19

—

15

M22×1.5

M18×1.5

12

11

21.5

28

36

37.5

24.9

9

21

27

19

—

(16)

M24×1.5

M20×1.5

14

12

21.5

30

39

40.5

27.8

9

22.5

30

22

—

16

18

M26×1.5

M22×1.5

15

14

22.5

31

40

41.5

28.8

9

23.5

32

24

—

22

M30×2

M27×2

19

18

27.5

35

44

48.5

32.8

10

27.5

36

27

—

10

28

M36×2

M33×2

24

23

27.5

38

47

51.5

35.8

10

30.5

41

36

—

35

M45×2

M42×2

30

30

27.5

45

56

56.5

40.8

12

34.5

50

41

—

42

M52×2

M48×2

36

36

29

51

63

64

46.8

12

40

60

50

—

S

63

6

M14×1.5

M12×1.5

4

4

21

23

31

32

20.9

9

16

17

12

14

8

M16×1.5

M14×1.5

5

5

21

24

32

33

21.9

9

17

19

14

17

10

M18×1.5

M16×1.5

7

7

23

25

34

36

23.4

9

17.5

22

17

19

12

M20×1.5

M18×1.5

8

8

26

26

35

40

25.9

9

18.5

24

17

22

(14)

M22×1.5

M20×1.5

9

9

26

29

38

43.5

28.8

10

21.5

27

22

—

40

16

M24×1.5

M22×1.5

12

12

27.5

33

43

46.5

31.8

11

24.5

30

24

—

20

M30×2

M27×2

16

15

33.5

37

48

54.5

36.3

12

26.5

36

27

—

25

M36×2

M33×2

20

20

33.5

45

57

60.5

42.3

14

33

46

36

—

25

30

M42×2

M42×2

25

25

34.5

49

62

63.5

44.8

16

35.5

50

41

—

38

M52×2

M48×2

32

32

38

57

72

73

51.8

18

41

60

50

—

注：尽可能不采用括号内的规格。
