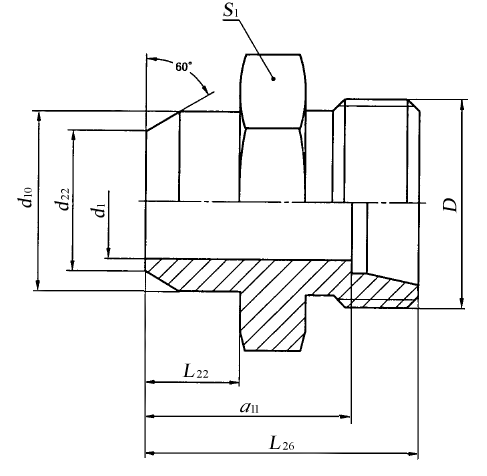

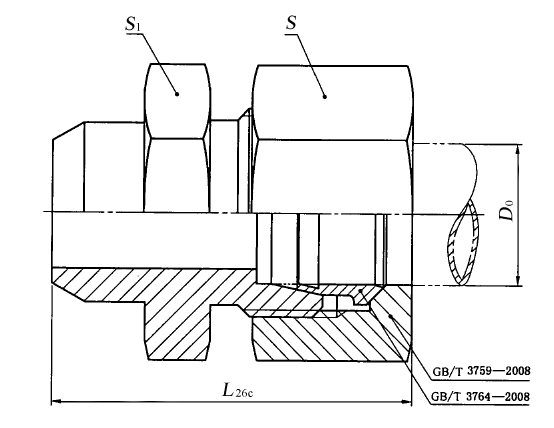

卡套式焊接管接头和接头体的尺寸(摘自GB/T3747—2008)

卡套式焊接管接头和接头体的尺寸(摘自GB/T 3747—2008)　　　　　　　　　　　　　　　　　　　mm
标记示例接头系列为L，管子外径为10 mm，表面氧化处理的钢制卡套式焊接管接头标记为：管接头 GB/T 3747 L10·O 接头系列为L，管子外径为10 mm，表面氧化处理的钢制卡套式焊接接头体标记为：接头体 GB/T 3747 L10·O
系列	最大工作压力/MPa	管子外径 D₀	D	d₁ 参考	d₁₀士0.2	d₂₃士0.2	L₂₂士0.2	L₂₆士0.3	L_26c ≈	S	S₁	a₁₁ 参考
L	25	6	M12×1.5	4	10	6	7	21	29	14	12	14
		8	M14×1.5	6	12	8	8	23	31	17	14	16
		10	M16×1.5	8	14	10	8	24	32	19	17	17
		12	M18×1.5	10	16	12	8	25	33	22	19	18
		(14)	M20×1.5	11	18	14	8	25	33	24	22	18
		15	M22×1.5	12	19	15	10	28	36	27	24	21
		(16)	M24×1.5	14	20	16	10	29	38	30	27	21.5
	16	18	M26×1.5	15	22	18	10	29	38	32	27	21.5
	16	22	M30×2	19	27	22	12	33	42	36	32	25.5
	10	28	M36×2	24	32	28	12	34	43	41	41	26.5
		35	M45×2	30	40	35	14	39	50	50	46	28.5
		42	M52×2	36	46	42	16	43	55	60	55	32
S	63	6	M14×1.5	4	11	6	7	25	33	17	14	18
		8	M16×1.5	5	13	8	8	28	36	19	17	21
		10	M18×1.5	7	15	10	8	28	37	22	19	20.5
		12	M20×1.5	8	17	12	10	32	41	24	22	24.5
		(14)	M22×1.5	9	19	14	10	33	42	27	24	25.5
	40	16	M24×1.5	12	21	16	10	34	44	30	27	25.5
		20	M30×2	16	26	20	12	40	51	36	32	29.5
		25	M36×2	20	31	24	12	44	56	46	41	32
	25	30	M42×2	25	36	29	14	48	61	50	46	34.5
	25	38	M52×2	32	44	36	16	55	70	60	55	39
注：尽可能不采用括号内的规格。
