卡套式管接头和接头体尺寸(摘自GB/T 3751—2008)　　　　　　　　　　　　　　　　　　　　　　mm

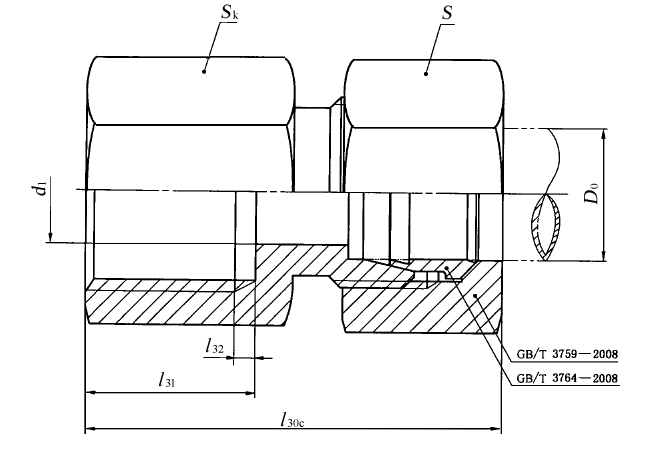

图1　卡套式压力表管接头

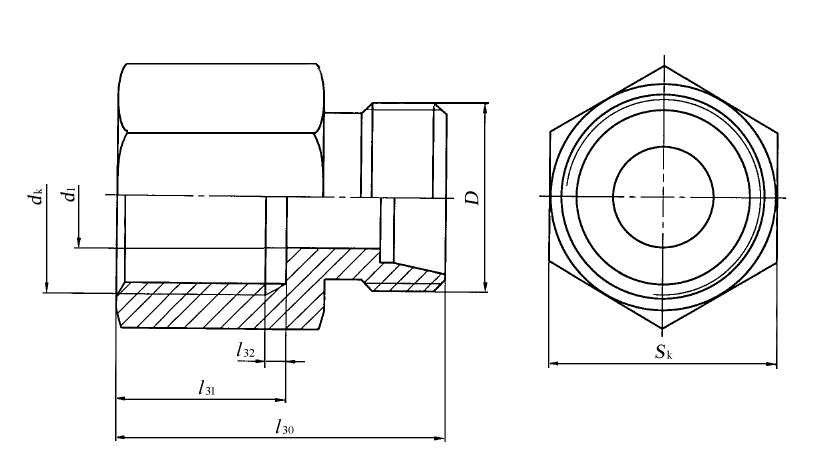

图2　卡套式压力表接头体

标记示例

接头系列为1，管子外径为8 mm，表面镀锌处理的钢制卡套式压力表管接头标记为：

管接头  GB/T 3751  18

接头系列为1，管子外径为8 mm，表面镀锌处理的钢制卡套式压力表接头体标记为：

接头体  GB/T 3751  18

系列

最大工作压力

/MPa

管子外径

D₀

D

d_k

d₁

S_k

S

l₃₀

l_30c

l₃₁

l_32max

1

250

6

M12×1.5

M10×1

G1/8

Rp1/8

Rc1/8

NPT1/8

4.5

14

14

22

30

10

1.5

8

M14×1.5

M14×1.5

G1/4

Rp1/4

Rc1/4

NPT1/4

6

19

17

28

36

15

2.2

14

M20×1.5

M20×1.5

G1/2

Rp1/2

Rc1/2

NPT1/2

11

27

24

33

41

18

2.2

S

630

6

M14×1.5

M14×1.5

G1/4

Rp1/4

Rc1/4

NPT1/4

5.5

24(19^a)

17

32

40

15

2.2

12

M20×1.5

M20×1.5

G1/2

Rp1/2

Rc1/2

NPT1/2

8

36(27^a)

24

38

47

18

2.2

注：尽可能不采用括号内的规格。

a 适用于连接圆柱螺纹的压力表。
