卡套式组合三通管接头和接头体的尺寸(摘自GB/T 3753—2008)　　　　　　　　　　　　　mm

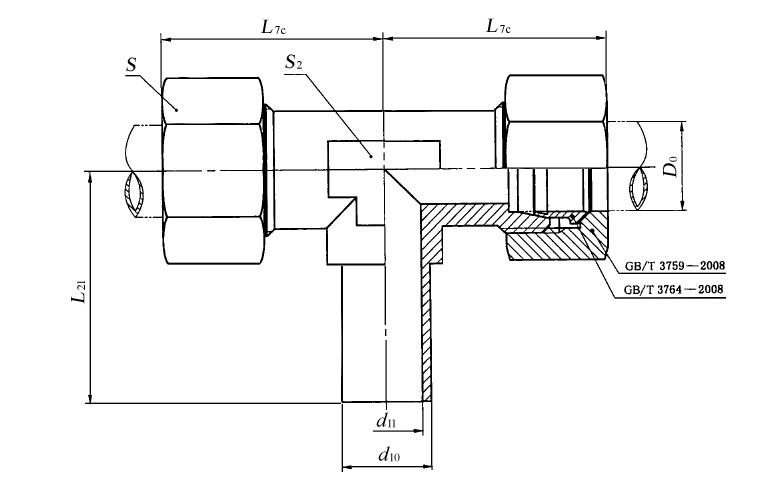

图1　卡套式组合三通管接头

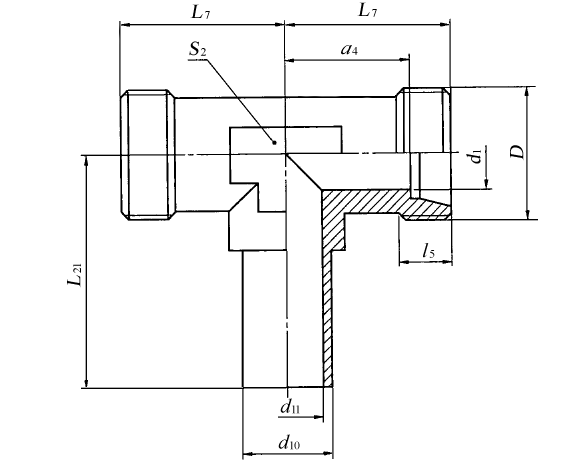

图2　卡套式组合三通接头体

标记示例

接头系列为L，管子外径为10 mm，表面镀锌处理的钢制卡套式组合三通管接头标记为：

管接头  GB/T 3753  L10

接头系列为L，管子外径为10 mm，表面镀锌处理的钢制卡套式组合三通接头体标记为：

接头体  GB/T 3753  L10

系列

最大工

作压力

/MPa

管子

外径

D₀

D

d₁

参考

d₁₀

±0.3

d₁₁

+0.20

-0.05

l₅

min

L₇

±0.3

L_7c

≈

L₂₁

±0.5

a₄

参考

S

S₂

锻制

min

机械加工

max

L

25

6

M12×1.5

4

6

3

7

19

27

26

12

14

12

—

8

M14×1.5

6

8

5

7

21

29

27.5

14

17

12

14

10

M16×1.5

8

10

7

8

22

30

29

15

19

14

17

12

M18×1.5

10

12

8

8

24

32

29.5

17

22

17

19

(14)

M20×1.5

11

14

10

8

25

33

31.5

18

24

19

—

15

M22×1.5

12

15

10

9

28

36

32.5

21

27

19

—

(16)

M24×1.5

14

16

11

9

30

39

33.5

22.5

30

22

—

16

18

M26×1.5

15

18

13

9

31

40

35.5

23.5

32

24

—

22

M30×2

19

22

17

10

35

44

38.5

27.5

36

27

—

10

28

M36×2

24

28

23

10

38

47

41.5

30.5

41

36

—

35

M45×2

30

35

29

12

45

56

51

34.5

50

41

—

42

M52×2

36

42

36

12

51

63

56

40

60

50

—

S

63

6

M14×1.5

4

6

2.5

9

23

31

27

16

17

12

14

8

M16×1.5

5

8

4

9

24

32

27.5

17

19

14

17

10

M18×1.5

7

10

5

9

25

34

30

17.5

22

17

19

12

M20×1.5

8

12

6

9

26

35

31

18.5

24

17

22

(14)

M22×1.5

9

14

7

10

29

38

34

21.5

27

22

—

40

16

M24×1.5

12

16

10

11

33

43

36.5

24.5

30

24

—

20

M30×2

16

20

12

12

37

48

44.5

26.5

36

27

—

25

M36×2

20

25

16

14

45

57

50

33

46

36

—

25

30

M42×2

25

30

22

16

49

62

55

35.5

50

41

—

38

M52×2

32

38

28

18

57

72

63

41

60

50

—

注：尽可能不采用括号内的规格。
