卡套式锥密封组合弯通管接头(摘自GB/T3754—2008)_卡套式管接头_管接头_管件_液压辅助件及液压泵站_液压传动

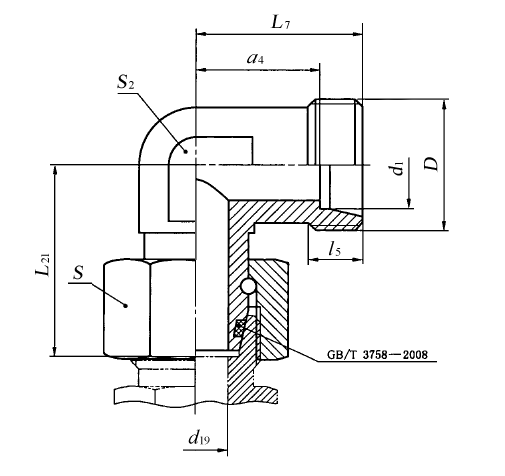

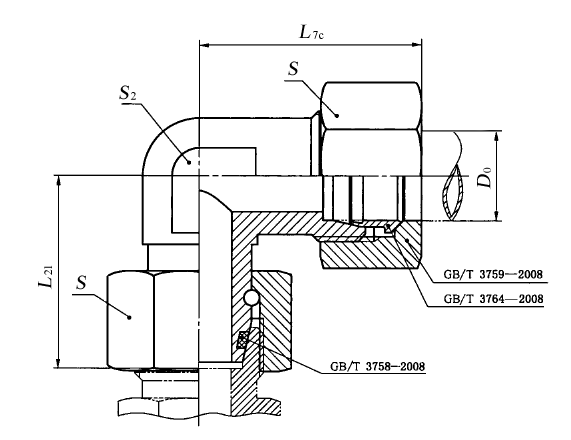

卡套式锥密封组合弯通管接头和接头体的尺寸(摘自GB/T3754—2008)

卡套式锥密封组合弯通管接头和接头体的尺寸(摘自GB/T 3754—2008)　　　　　　　　　　　　　　mm
标记示例接头系列为L，管子外径为10 mm，表面镀锌处理的钢制卡套式锥密封组合弯通管接头标记为：管接头 GB/T 3754 L10 接头系列为L，管子外径为10 mm，表面镀锌处理的钢制卡套式锥密封组合弯通接头体标记为：接头体 GB/T 3754 L10
系列	最大工作压力 /MPa	管子外径 D₀	D	d₁ 参考	d₁₉ min	L₇ ±0.3	L_7c ≈	L₂₁ ±0.5	a₄ 参考	l₅ min	S	S₂
系列	最大工作压力 /MPa	管子外径 D₀	D	d₁ 参考	d₁₉ min	L₇ ±0.3	L_7c ≈	L₂₁ ±0.5	a₄ 参考	l₅ min	S	锻制 min	机械加工 max
L	25	6	M12×1.5	4	2.5	19	27	26	12	7	14	12	—
		8	M14×1.5	6	4	21	29	27.5	14	7	17	12	14
		10	M16×1.5	8	6	22	30	29	15	8	19	14	17
		12	M18×1.5	10	8	24	32	29.5	17	8	22	17	19
		(14)	M20×1.5	11	9	25	33	31.5	18	8	24	19	—
		15	M22×1.5	12	10	28	36	32.5	21	9	27	19	—
		(16)	M24×1.5	14	12	30	39	33.5	22.5	9	30	22	—
	16	18	M26×1.5	15	13	31	40	35.5	23.5	9	32	24	—
	16	22	M30×2	19	17	35	44	38.5	27.5	10	36	27	—
	10	28	M36×2	24	22	38	47	41.5	30.5	10	41^a	36	—
		35	M45×2	30	28	45	56	51	34.5	12	50	41	—
		42	M52×2	36	34	51	63	56	40	12	60	50	—
S	63	6	M14×1.5	4	2.5	23	31	27	16	9	17	12	14
		8	M16×1.5	5	4	24	32	27.5	17	9	19	14	17
		10	M18×1.5	7	6	25	34	30	17.5	9	22	17	19
		12	M20×1.5	8	8	26	35	31	18.5	9	24	17	22
		(14)	M22×1.5	9	9	29	38	34	21.5	10	27	22	—
	40	16	M24×1.5	12	11	33	43	36.5	24.5	11	30	24	—
		20	M30×2	16	14	37	48	44.5	26.5	12	36	27	—
		25	M36×2	20	18	45	57	50	33	14	46	36	—
	25	30	M42×2	25	23	49	62	55	35.5	16	50	41	—
	25	38	M52×2	32	30	57	72	63	41	18	60	50	—
注：尽可能不采用括号内的规格。 a可为46 mm。
