卡套式直通管接头和接头体尺寸(摘自GB/T 3737—2008)　　　　　　　　　　　　　　　　　　mm

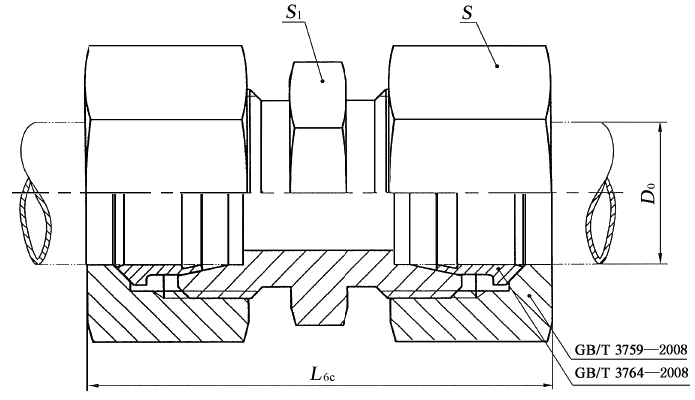

图1　卡套式直通管接头

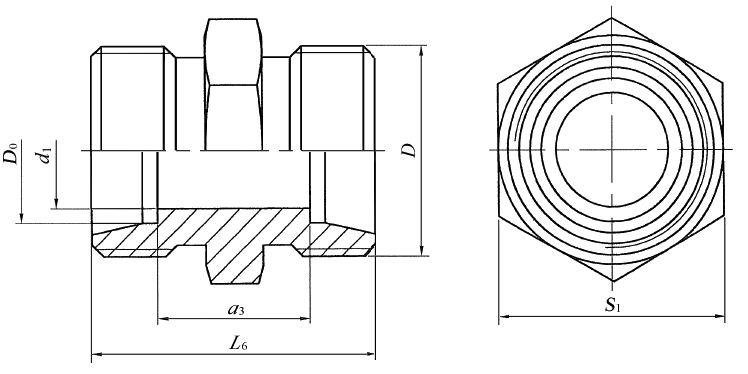

图2　卡套式直通接头体

标记示例

接头系列为L，管子外径为10mm，表面镀锌处理的钢制卡套式直通管接头标记为：

管接头　　GB/T 3737 　　L10

接头系列为L，管子外径为10mm，表面镀锌处理的钢制卡套式直通接头体标记为：

接头体　　GB/T 3737 　　L10

系列

最大工作压力

/MPa

管子外径

D₀

D

d₁

参考

L₆

±0.3

L_6c

≈

S

S₁

a₃

参考

LL

10

4

M8×1

3

20

32

10

9

12

5

M10×1

3.5

20

32

12

11

9

6

M10×1

4.5

20

32

12

11

9

8

M12×1

6

23

35

14

12

12

L

25

6

M12×1.5

4

24

40

14

12

10

8

M14×1.5

6

25

41

17

14

11

10

M16×1.5

8

27

43

19

17

13

12

M18×1.5

10

28

44

22

19

14

(14)

M20×1.5

11

28

44

24

22

14

15

M22×1.5

12

30

46

27

24

16

(16)

M24×1.5

14

31

49

30

27

16

16

18

M26×1.5

15

31

49

32

27

16

22

M30×2

19

35

53

36

32

20

10

28

M36×2

24

36

54

41

41

21

35

M45×2

30

41

63

50

46

20

42

M52×2

36

43

67

60

55

21

S

63

6

M14×1.5

4

30

46

17

14

16

8

M16×1.5

5

32

48

19

17

18

10

M18×1.5

7

32

50

22

19

17

12

M20×1.5

8

34

52

24

22

19

(14)

M22×1.5

9

36

54

27

24

21

40

16

M24×1.5

12

38

58

30

27

21

20

M30×2

16

44

66

36

32

23

25

M36×2

20

50

74

46

41

26

25

30

M42×2

25

54

80

50

46

27

38

M52×2

32

61

91

60

55

29

注：尽可能不采用括号内的规格。
