卡套式三通管接头和接头体的尺寸(摘自GB/T 3745—2008)　　　　　　　　　　　　　　　　　mm

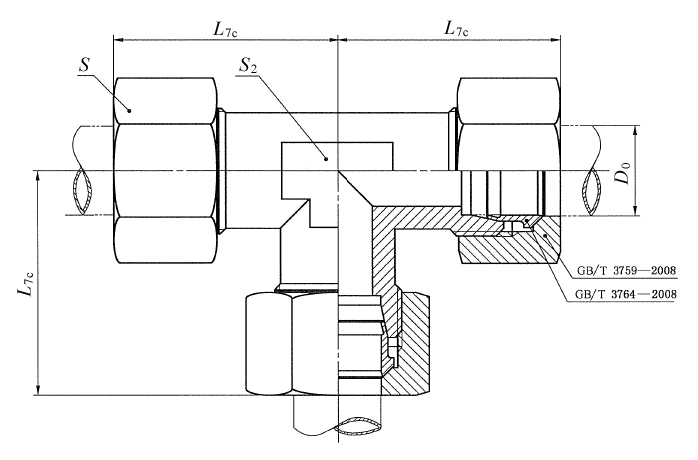

图1　卡套式三通管接头

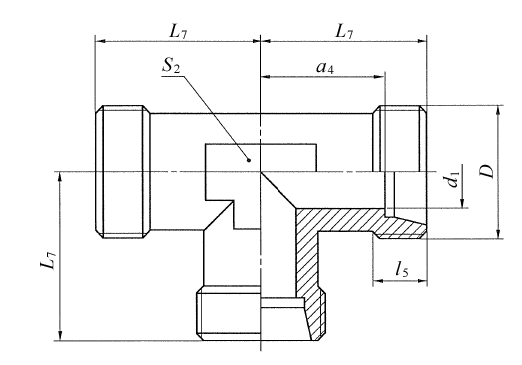

图2　卡套式三通接头体

标记示例：

接头系列为L，管子外径为10 mm，表面镀锌处理的钢制卡套式三通管接头标记为：

管接头　　GB/T 3745　L10

接头系列为L，管子外径为10 mm，表面镀锌处理的钢制卡套式三通接头体标记为：

接头体　　GB/T 3745　L10

系列

最大工

作压力

/MPa

管子外径

D₀

D

d_l

参考

L₇

±0.3

L_7c

≈

l₅

min

a₄

参考

S

S₂

锻制

min

机械加工

max

LL

10

4

M8×1

3

15

21

6

11

10

9

9

5

M10×1

3.5

15

21

6

9.5

12

9

11

6

M10×1

4.5

15

21

6

9.5

12

9

11

8

M12×l

6

17

23

7

11.5

14

12

12

L

25

6

M12×1.5

4

19

27

7

12

14

12

12

8

M14×1.5

6

21

29

7

14

17

12

14

10

M16×1.5

8

22

30

8

15

19

14

17

12

M18×1.5

10

24

32

8

17

22

17

19

(14)

M20×1.5

11

25

33

8

18

24

19

—

15

M22×1.5

12

28

36

9

21

27

19

—

(16)

M24×1.5

14

30

39

9

22.5

30

22

—

16

18

M26×1.5

15

31

40

9

23.5

32

24

—

22

M30×2

19

35

44

10

27.5

36

27

—

10

28

M36×2

24

38

47

10

30.5

41

36

—

35

M45×2

30

45

56

12

34.5

50

41

—

42

M52×2

36

51

63

12

40

60

50

—

S

63

6

M14×1.5

4

23

31

9

16

17

12

14

8

M16×1.5

5

24

32

9

17

19

14

17

10

M18×1.5

7

25

34

9

17.5

22

17

19

12

M20×1.5

8

26

35

9

18.5

24

17

22

(14)

M22×1.5

9

29

38

10

21.5

27

22

—

40

16

M24×1.5

12

33

43

11

24.5

30

24

—

20

M30×2

16

37

48

12

26.5

36

27

—

25

M36×2

20

45

57

14

33

46

36

—

25

30

M42×2

25

49

62

16

35.5

50

41

—

38

M52×2

32

57

72

18

41

60

50

—

注：尽可能不采用括号内的规格。
