金属管接头　O形圈平面密封接头(摘自JB/T966—2005)

金属管接头 O形圈平面密封接头(摘自JB/T 966—2005)
本节重点介绍用于流体传动和一般用途的金属管接头、O形圈平面密封接头(摘自JB/T 966—2005)的有关内容；并同时给出JB/T 978—1977、JB/T 982—1977等焊接管接头和垫圈的资料，详见表13~表17 JB/T 966—2005标准规定了管子外径为6~50mm钢制O形圈平面密封接头的结构型式及基本尺寸、性能和试验要求、标志等 JB/T 966—2005标准适用于以液压油(液)为工作介质，工作温度范围为-20~100℃，压力在6.5kPa的绝对真空压力至表16所示的工作压力下的用O形圈平面密封接头的连接 (1)接头标记型式
表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　接头名称及代号
接头名称	接头代号	图示	接头名称	接头代号	图示
焊接接管	HJG	图3	垫圈	DQG	图16
连接螺母	JLM	图4	柱端直通接头	ZZJ	图17
直通接头	ZTJ	图5	45°可调柱端接头	4TJ	图18
直角接头	ZJJ	图6	直角可调柱端接头	JTJ	图19
三通接头	SAJ	图7	三通分支可调柱端接头	SFT	图20
四通接头	SIJ	图8	三通主支可调柱端接头	SZT	图21
直通隔板接头	ZGJ	图9	直通活动接头	JHJ	图26
直角隔板接头	JGJ	图10	三通分支活动接头	SFH	图27
45°隔板接头	4GJ	图11	三通主支活动接头	SZH	图28
三通分支隔板接头	SFG	图12	直通焊接接头	ZWJ	图30
三通主支隔板接头	SZG	图13	直角焊接接头	JWJ	图31
扁螺母	BLM	图15

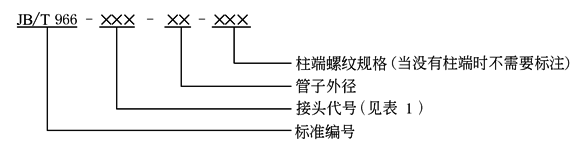

接头标记示例

示例1　管子外径为30mm的直角接头，标记方法：JB/T 966-ZJJ-30

示例2　管子外径为8mm、柱端螺纹为M14×1.5的直角可调柱端接头，标记方法：JB/T 966-JTJ-08-M14

(2)　接头型式与连接尺寸

典型连接方式及结构应符合图1的规定，O形圈平面密封连接端结构及尺寸应符合图2和表2的规定。退刀槽结构一般用于直通接头体，螺纹收尾结构一般用于直角、三通、四通等接头体。焊接接管结构及尺寸应符合图3和表3的规定。连接螺母结构及尺寸应符合图4和表4的规定。O形圈平面密封接头结构应符合图5~图8的规定，尺寸应符合表5的规定。

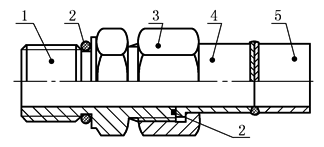

图1 典型连接方式及结构

1—接头；2—O形圈；3—连接螺母；4—焊接接管；5—无缝钢管

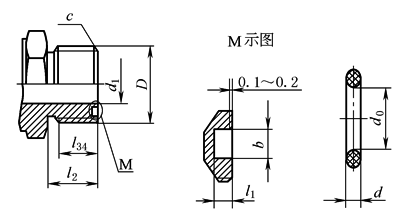

图2 O形圈平面密封连接端结构

表2　　　　　　　　　　　　　　　　　　　　　　　　O形圈平面密封连接端尺寸　　　　　　　　　　　　　　　　　　　　　　　　mm
管子外径	O形圈平面密封端尺寸									O形圈尺寸
	D	b +0.06 -0.06	d₁	d₂		l₁	l₂ +0.03 -0.03	l₃₄ min	c	d₀	d
	D	b +0.06 -0.06	d₁	尺寸	公差	l₁	l₂ +0.03 -0.03	l₃₄ min	c	d₀	d
6^①	M12×1.5	2.4	3	8.7	±0.08	1.35	11	10	1	5.3	1.8
6	M14×1.5	2.4	5	10.9		1.35	11	10	1	7.5	1.8
8	M16×1.5	2.4	6	11.9		1.35	11	10	1	8.5	1.8
10	M18×1.5	2.4	7	13.1		1.3	11	10	1.5	9.75	1.8
12	M22×1.5	2.4	10.5	16.6		1.35	12	12	1.5	13.2	1.8
16	M27×1.5	2.4	13	20.4		1.35	13	12	1.5	17	1.8
20	M30×1.5	2.4	15.5	22.4	±0.10	1.35	14	13	1.5	19	1.8
25	M36×2	2.4	20	27		1.35	16	15	2	23.6	1.8
28	M39×2	2.4	22.5	29.9		1.35	18	17	2	26.5	1.8
30	M42×2	2.4	25	32.4	±0.13	1.35	20	19	2	29	1.8
35	M45×2	2.4	27	34.9		1.35	20	19	2	31.5	1.8
38	M52×2	2.4	32	40.9		1.35	22	21	2	37.5	1.8
42	M60×2	3.6	36	47.6		2.02	24	23	2	42.5	2.65
50	M64×2	3.6	40	51.3		2.02	27	26	2	46.2	2.65
① 接头标记时用“6A”表示管子外径。注：O形圈尺寸及公差应符合GB/T 3452.1—2005。


图3　焊接接管HJG	图4　连接螺母JLM

表3　　　　　　　　　　　　　　　　　　　　　　　　　焊接接管尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　mm
管子外径	d₃ 0 -0.1	d₄ 0 -0.15	d₅	d₆ 0 -0.1	d₇	l₃	l₄	l₅	r₁	r₂
6^①	7	10	2	6	4	3.5	20	6	0.15	0.5
6	9	12	2	6	4	4	22	6.5	0.15	0.5
8	11	14	3	8	5	4.5	24	7.5	0.15	0.5
10	13	16	4	10	6	5	26	9	0.15	0.5
12	17	20	5	12	7	5	28	9	0.15	1
16	22	25	10	16	12	6	32	11	0.15	1
20	23	27.5	13	20	15	6	32	11	0.15	1
25	28	33	16	25	18	6	35	11	0.25	1.5
28	32	36.5	18	28	20	7	38	13	0.25	1.5
30	34	39	22	30	24	7	38	13	0.25	1.5
35	38	42.5	27	35	29	7	40	13	0.25	1.5
38	44.5	49	28	38	30	7	40	13	0.25	1.5
42	50	57.5	32	42	35	7	44	14	0.25	1.5
50	57.5	61.5	38	50	41	7	46	14	0.25	2
① 接头标记时用“6A”表示管子外径。

表4　　　　　　　　　　　　　　　　　　　　　　　　　连接螺母尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　mm
管子外径	D	d 20 +0.10	l₆ min	l₇	l₈	S	C₂	C₃
6^①	M12×1.5	7.2	9.5	2.5	14.5	14	0.2	0.15
6	M14×1.5	9.2	9.5	2.5	15	17	0.2	0.15
8	M16×1.5	11.2	9.5	3	16	19	0.2	0.15
10	M18×1.5	13.2	9.5	4	17.5	22	0.2	0.15
12	M22×1.5	17.2	11	4	19	27	0.2	0.15
16	M27×1.5	22.2	12	5	21	32	0.2	0.15
20	M30×1.5	23.2	13	5	22	36	0.2	0.15
25	M36×2	28.3	15	5	24	41	0.3	0.25
28	M39×2	32.3	15	6	26	46	0.3	0.25
30	M42×2	34.3	17	6	28	50	0.3	0.25
35	M45×2	38.3	17	6	28	55	0.3	0.25
38	M52×2	44.8	19	6	30	60	0.3	0.25
42	M60×2	53.3	22	7	34	70	0.5	0.25
50	M64×2	57.8	25	7	37	75	0.5	0.25
① 接头标记时用“6A”表示管子外径。


图5 直通接头ZTJ	图6 直角接头ZJJ	图7 三通接头SAJ	图8 四通接头SIJ

表5　　　　　　　　　　　　　　　　　　　　　　　O形圈平面密封接头尺寸　　　　　　　　　　　　　　　　　　　　　　　mm
管子外径	螺纹	l₉	l₁₀	S₁	S₂
6^①	M12×1.5	28	21.5	14	12
6	M14×1.5	28	22.5	17	14
8	M16×1.5	28	24	17	17
10	M18×1.5	28	26	19	19
12	M22×1.5	32	29	24	22
16	M27×1.5	36	32.5	30	27
20	M30×1.5	39	35.5	32	30
25	M36×2	43	42	38	36
28	M39×2	49	47.5	41	41
30	M42×2	53	49.5	46	41
35	M45×2	53	52.5	46	46
38	M52×2	59	57	55	50
42	M60×2	65	65	65	60
50	M64×2	71	71	65	65
① 接头标记时用“6A”表示管子外径。

O形圈平面密封隔板接头结构应符合图9~图16的规定，尺寸应符合表6的规定

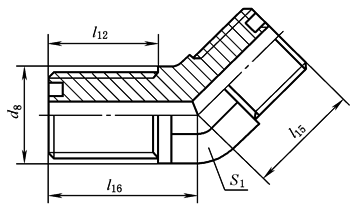

图9 直通隔板接头ZGJ	图10 直角隔板接头JGJ			图11 45°隔板接头4GJ

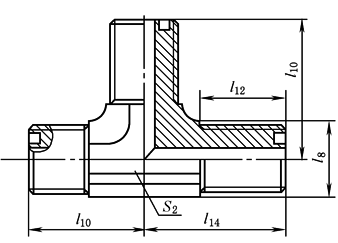

图12 三通分支隔板接头SFG			图13 三通主支隔板接头SZG

图14 隔板接头装配示意图 1—隔板接头体；2—垫圈；3—隔板；4—扁螺母注：当隔板与接头间无密封要求时，垫圈可省略		图15 扁螺母BLM			图16 垫圈DQG

表6　　　　　　　　　　　　　　　　　　　　　　O形圈平面密封隔板接头尺寸　　　　　　　　　　　　　　　　　　　　　　mm
管子外径	螺纹	d₈	d₉		d₁₀		l₁₀	l₁₁ ±0.1	l₁₂	l₁₃	l₁₄	l₁₅	l₁₆	l₁₇ ±0.35	S₂	S₁	S₈
管子外径	螺纹	d₈	尺寸	公差	尺寸	公差	l₁₀	l₁₁ ±0.1	l₁₂	l₁₃	l₁₄	l₁₅	l₁₆	l₁₇ ±0.35	S₂	S₁	S₈
6^①	M12×1.5	17	12.2	+0.240	15.9	0 -0.14	21.5	1.5	32.5	49.5	45.5	19	43.5	6	12	17	17
6	M14×1.5	19	14.2		17.9		22.5	1.5	32.5	49.5	46.5	19.5	44	6	14	19	19
8	M16×1.5	22	16.2		19.9		24	1.5	32.5	51.5	48	20	44.5	6	17	22	22
10	M18×1.5	24	18.2		22.9		26	2	33	52	50	21.5	45.5	6	19	24	24
12	M22×1.5	27	22.2		26.9		29	2	35.5	58	54	24	49	7	22	27	30
16	M27×1.5	32	27.2		31.9	0 -0.28	32.5	2	37	61	58.5	25.5	51.5	8	27	32	36
20	M30×1.5	36	30.2	+0.280	35.9	0 -0.28	35.5	2	38	63	61.5	27	53.5	8	30	36	41
25	M36×2	41	36.2		41.9	0 -0.34	42	2	42	71	71	31.5	60.5	9	36	41	46
28	M39×2	46	39.2		45.9		47.5	2	44	75	76	36	64	9	41	46	50
30	M42×2	50	42.2	+0.340	48.9		49.5	2	46	81	78	38	66	9	41	50	50
35	M45×2	55	45.2		51.9		52.5	2	46	81	81	39	67	9	46	55	55
38	M52×2	60	52.2		59.9		57	2	49	86	86	42	71	10	50	60	65
42	M60×2	70	60.2		67.9		65	2	51	92	94	47.5	75.5	10	60	70	70
50	M64×2	75	64.2		71.9		71	2	54	98	99.5	51.5	79.5	10	65	75	75
① 接头标记时用“6A”表示管子外径。

O形圈平面密封柱端接头结构应符合图17~图25的规定，尺寸应符合表7的规定，柱端按ISO 6149-2，可调柱端用螺纹收尾或退刀槽结构

图17 柱端直通接头ZZJ	图18 45°可调柱端接头4TJ	图19 直角可调柱端接头JTJ

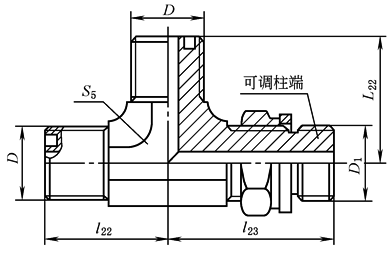

图20 三通分支可调柱端接头SFT	图21 三通主支可调柱端接头SZT	图22 可调柱端装配示意 1—可调向接头体；2—扁螺母； 3—垫圈；4—0形圈

图23 扁螺母1	图24 固定柱端	图25 可调柱端

表7　　　　　　　　　　　　　　　　　　　　　O形圈平面密封柱端接头尺寸　　　　　　　　　　　　　　　　　　　　　　　mm
管子外径	D	D_l	d₁₁ 0 -0.1	d₁₂	d_l3		d₁₉ ±0.2	l_l8	l_l9	l₂₀	l₂₁	l₂₂	l₂₃	l₂₄	l₂₅ ±0.2	1₂₆ ±0.1	l₂₇ min	l₂₈ ±0.1	l₂₉	l₃₆ 0 +0.3	l₃₇ ±0.1	S₄	S₅	S₆	O形圈
管子外径	D	D_l	d₁₁ 0 -0.1	d₁₂	尺寸	公差	d₁₉ ±0.2	l_l8	l_l9	l₂₀	l₂₁	l₂₂	l₂₃	l₂₄	l₂₅ ±0.2	1₂₆ ±0.1	l₂₇ min	l₂₈ ±0.1	l₂₉	l₃₆ 0 +0.3	l₃₇ ±0.1	S₄	S₅	S₆	内径	外径
6^①	M12×1.5	M10×1	8.4	14.5	3	+0.14 0	13.8	9.5	28	19	25.2	21.5	27.5	7	6.5	4	18	2.5	l	2	1.5	14	12	14	8.1	1.6
6	M14×1.5	M12×1.5	9.7	17.5	4	+0.18 0	16.8	11	29.5	19.5	28.5	22.5	32	8.5	7.5	4.5	21	2.5	l	3	2	17	14	17	9.3	2.2
8	M16×1.5	M14×1.5	11.7	19.5	6	+0.18 0	18.8	11	29.5	20	31.5	24	35.5	8.5	7.5	4.5	21	2.5	l	3	2	19	17	19	11.3	2.2
10	M18×1.5	M16×1.5	13.7	22.5	7	+0.22 0	21.8	12.5	31.5	21.5	33.5	26	38	9	9	4.5	23	2.5	l	3	2	22	19	22	13.3	2.2
12	M22×1.5	M18×1.5	15.7	24.5	9	+0.22 0	23.8	14	34.5	23	38	29	44	10.5	10.5	4.5	26	2.5	l	3	2.5	24	22	24	15.3	2.2
16	M27×1.5	M22×1.5	19.7	27.5	12	+0.27 0	26.8	15	38	24.5	41	32.5	48	11	11	5	27.5	2.5	1.2	3	2.5	30	27	27	19.3	2.2
20	M30×1.5	M27×1.5	24	32.5	15	+0.27 0	31.8	18.5	43.5	26	46	35.5	55	13.5	13.5	6	33.5	2.5	1.2	4	2.5	32	30	32	23.6	2.9
25	M36×2	M33×2	30	41.5	20	+0.33 0	40.8	18.5	47.5	30.5	48	42	59	13.5	13.5	6	33.5	3	1.2	4	3	41	36	41	29.6	2.9
28	M39×5	M33×2	30	41.5	20	+0.33 0	40.8	18.5	49.5	36	49	47.5	61.5	13.5	13.5	6	33.5	3	1.2	4	3	41	41	41	29.6	2.9
30	M42×2	M42×2	39	50.5	26	+0.33 0	49.8	19	54	38	49	49.5	63	14	14	6	34.5	3	1.2	4	3	50	41	50	38.6	2.9
35	M45×2	M42×2	39	50.5	26	+0.33 0	49.8	19	54	39	51	52.5	67	14	14	6	34.5	3	1.2	4	3	50	46	50	38.6	2.9
38	M52×2	M48×2	45	55.5	32	+0.39 0	54.8	21.5	58.5	42	54	56	71.5	15	16.5	6	38	3	1.2	4	3	55	50	55	44.6	2.9
42	M60×2	M60×2	57	65.5	40	+0.39 0	64.8	24	65	47.5	63.5	65	82	17	19	6	42.5	3	1.2	4	3	65	60	65	56.6	2.9
50	M64×2	M60×2	57	65.5	40	+0.39 0	64.8	24	68	51.5	65	71	85	17	19	6	42.5	3	1.2	4	3	65	65	65	56.6	2.9
① O形圈l的尺寸、公差按ISO 6149-2—2006。接头标记时用“6A"表示管子外径。

O形圈平面密封活动接头的结构应符合图26~图29的规定，尺寸应符合表8的规定。活动螺母与接头体的连接方式由制造商确定。

图26 直角活动接头JHJ	图27 三通分支活动接头SFH

图28 三通主支活动接头SZH	图29 活动接头端结构

表8　　　　　　　　　　　　　　　　　　　　　　O形圈平面密封活动接头尺寸　　　　　　　　　　　　　　　　　　　　　　mm
管子外径	D	d₁₄(参考)	d₁₅	l₁₀	l₃₀	l₃₁	S₂	S₇
6^①	M12×1.5	10	3	21.5	23	8.5	12	17
6	M14×1.5	12	4	22.5	24.5	8.5	14	19
8	M16×1.5	14	6	24	27.5	8.5	17	22
10	M18×1.5	16	7.5	26	30.5	8.5	19	24
12	M22×1.5	20	10	29	34	10	22	27
16	M27×1.5	25	13	32.5	38.5	10	27	32
20	M30×1.5	27	15	35.5	41.5	11	30	36
25	M36×2	33	20	42	47	13	36	41
28	M39×2	36	22.5	47.5	53	13	41	46
30	M42×2	39	25	49.5	55	15	41	50
35	M45×2	42	27	52.5	57.5	15	46	55
38	M52×2	49	32	57	62	17	50	60
42	M60×2	57	36	65	71.5	20	60	70
50	M64×2	61	38	71	78	23	65	75
① 接头标记时用“6A”表示管子外径。

O形圈平面密封焊接接头的结构应符合图30、图31的规定，尺寸应符合表9的规定。

图30 直通焊接接头ZWJ	图31 直角焊接接头JWJ

表9　　　　　　　　　　　　　　　　　　　　　　O形圈平面密封焊接接头尺寸　　　　　　　　　　　　　　　　　　　　　　mm
管子外径	D	d₁₈	d₁₆	d₁₇	l₁₀	l₃₂	l₃₃	l₃₅	S₁	S₂
6^①	M12×1.5	3	3	6	21.5	8	25	16.5	14	12
6	M14×1.5	4	4	6	22.5	8	25	17.5	17	14
8	M16×1.5	6	6	8	24	8	25	19.5	17	17
10	M18×1.5	7	7.5	10	26	12	29	25	19	19
12	M22×1.5	9	10	12	29	12	32.5	27	24	22
16	M27×1.5	12	12	16	32.5	12	35	29.5	30	27
20	M30×1.5	15	15	20	35.5	14	39	33.5	32	30
25	M36×2	20	20	25	42	16	43	39	38	36
28	M39×2	20	22.5	28	47.5	16	47	43	41	41
30	M42×2	26	25	30	49.5	16	49	43	46	41
35	M45×2	26	27	35	52.5	18	51	47.5	46	46
38	M52×2	32	32	38	57	18	55	50	55	50
42	M60×2	40	36	42	65	20	61	58	65	60
50	M64×2	40	38	50	71	20	64	61	65	65
① 接头标记时用“6A”表示管子外径。

(3) 材料要求 1) 接头体材料应是碳钢或不锈钢，应能满足规定的最低压力/温度要求，当对接头进行性能实验时，接头体材料性能应适合流体输送并保证有效连接。焊接用接管应用易于焊接的材料 2) 螺母材料应与接头体相对应，碳钢接头体配用碳钢螺母，不锈钢接头体配用不锈钢螺母，除非另有规定。接头常用的推荐材料见表10。表10　　　　　　　　　　　　　　　　　　　　　　　　接头常用的推荐材料
零件名称	牌号	标准号
接头体、螺母	35、45	GB/T 699
接头体、螺母	0Cr18Ni9	GB/T 1220
焊接接管、垫片	20	GB/T 699
垫圈	纯铜	GB/T 5231
3) O形圈当按表11给出的压力和温度要求使用和测试时，O形圈应用硬度为(90±5)IRHD(GB/T 6031)的丁腈橡胶(NBR)制成 (4) 压力/温度要求按本标准制造的碳钢或不锈钢O形圈平面密封接头，当温度在-20℃~+100℃，压力在6.5kPa的绝对真空压力至表11中所示的工作压力下使用时，应满足无泄露要求接头应满足本标准第11章中规定的所有性能要求，试验应在室温下进行。如果需要在表11给出的温度和压力以外使用，应与制造商协商

表11　　　　　　　　　　　　　　　　　　　　　O形圈平面密封接头工作压力
管子外径/mm		工作压力/MPa
Ⅰ系列	Ⅱ系列	固定柱端	可调柱端
6	—	63	40
8	—	63	40
10	—	63	40
12	—	63	40
16	—	40	40
20	—	40	40
25	—	40	31.5
—	28	40，25	31.5
30	—	25	25
—	35	25	25
38	—	25	20
—	42	25	16
—	50	16	16
(5) 钢管要求接头应与相适应的钢管配合使用，碳钢钢管应符合GB/T 3639要求，管子外径的极限尺寸见表12，这些尺寸包括了椭圆度。工作压力低时，用户和制造商可协商使用其他标准的钢管

表12　　　　　　　　　　　　　　　　　　　　　　　　钢管外径的极限尺寸　　　　　　　　　　　　　　　　　　　　　　　mm
管子外径		外径极限尺寸
Ⅰ系列	Ⅱ系列	min	max
6	—	5.9	6.1
8	—	7.9	8.1
10	—	9.9	10.1
12	—	11.9	12.1
16	—	15.9	16.1
20	—	19.9	20.1
25	—	24.9	25.1
—	28	27.9	28.1
30	—	29.85	30.15
—	35	34.85	35.15
38	—	37.85	38.15
—	42	41.85	42.15
—	50	49.85	50.15
注：1.应优先选用Ⅰ系列钢管。 2.生产厂为焦作市路通液压附件有限公司。

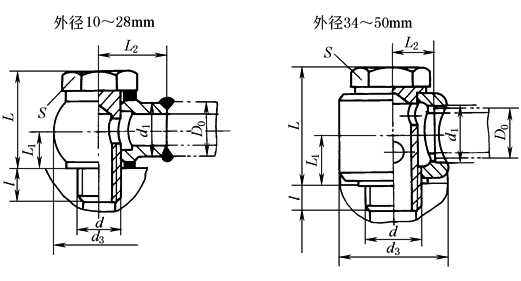

焊接式铰接管接头(摘自JB/T 978—1977)

应用无缝钢管的材料为15、20号钢，精度为普通级。

标记示例：

管子外径D₀28mm的焊接式铰接管接头：

管接头28 JB/T 978—1977

表13　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
管子外径 D₀	公称通径 DN	d	d₁	d₃	l	L	L₁	L₂	扳手尺寸 S	垫圈	重量 /kg
10	6	M10×1	11	22	8	23	8.5	15	17	10	0.059
14	8	M14×1.5	16	28	10	29	11	20	19	14	0.103
18	10	M18×1.5	19	36	12	34	13	25	24	18	0.190
22	15	M22×1.5	22	46	14	43	17	30	30	22	0.342
28	20	M27×2	28	56	15	50	20	35	36	27	0.660
34	25	M33×2	34.8	64	16	66	27	24	41	33	1.320
42	32	M42×2	42.8	78	17	82	34	30	55	42	2.140
50	40	M48×2	50.8	90	19	94	38	33	60	48	3.330

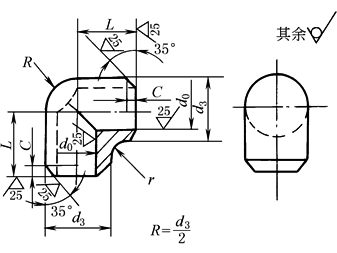

表14　　　　　　　　　　　　　　　　　　　　　　　直角焊接接管(摘自JB/T 979—1977)　　　　　　　　　　　　　　　　　　mm

标记示例

管子外径D为18mm的直角焊接接管：

接管18 JB/T 979—1977

管子外径

D₀

d₀

d₃

质量

/kg

0.008

0.016

0.035

2.5

0.060

0.090

0.150

0.250

0.400

0.690

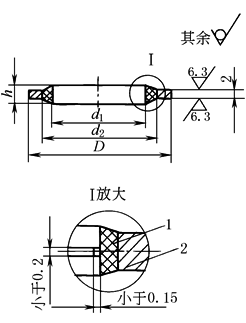

表15　　　　　　　　　　　　　　　　　　　　　　组合密封垫圈(摘自JB/T 982—1977)　　　　　　　　　　　　　　　　　　　mm
材料：件1—耐油橡胶件2—Q235 件1和件2在硫化压胶时胶住标记示例公称直径为27mm的组合密封垫圈：垫圈27 JB/T 982—1977	公称直径	d₁		d₂		D		h±0.1	孔d₂允许同轴度	适用螺纹尺寸
	公称直径	尺寸	公差	尺寸	公差	尺寸	公差	h±0.1	孔d₂允许同轴度	适用螺纹尺寸
	8	8.4	±0.12	10		14		2.7	0.1	M8
	10	10.4		12		16				M10(G¹/8)
	12	12.4		14		18				M12
	14	14.4		16		20				M14(G¼)
	16	16.4		18		22				M16
	18	18.4		20		25				M18(G³/8)
	20	20.5	±0.14	23		28				M20
	22	22.5		25		30				M22(G½)
	24	24.5		27		32			0.15	M24
	27	27.5		30		35				M27(G¾)
	30	30.5		33		38				M30
	33	33.5	±0.17	36		42				M33(G1)
	36	36.5		40		46		2.9		M36
	39	39.6		43		50				M39
	42	42.6		46		53				M42(G1¼)
	45	45.6		49		56				M45
	48	48.7		52		60				M48
	52	52.7	±0.20	56		66				M52
	60	60.7	±0.20	64		75				M60(G2)

表16　　　　　　　　　　　　　　　　　　　　　　　　密封垫圈(JB/T 1002—2005)　　　　　　　　　　　　　　　　　　　　mm

标记示例：

内径d为27.7mm，外径D为31.9mm，厚度H为2mm的密封垫圈：

垫圈27 JB/T 1002—2005

公称直径	d		D			允许同轴度	配用螺纹		公称直径	d		D			允许同轴度	配用螺纹
公称直径	尺寸	公差	尺寸	公差		允许同轴度	螺栓上	螺孔内	公称直径	尺寸	公差	尺寸	公差		允许同轴度	螺栓上	螺孔内
4	4.2	±0.24	7.9		1.5	1.0		M10×1	24	24.2		28.9		2	0.15		M33×2
5	5.2		8.9					M12×1.25	27	27.2		31.9				M27
7	7.2		10.9					M14×1.5	30	30.2		35.9				M30
8	8.2		11.9				M8		32	32.2		37.9					M42×2
10	10.2		12.9				M10		33	33.2		38.9			0.20	M33
12	12.2		15.9					M18×1.5	36	36.2		41.9				M36	M48×2
13	13.2		16.9					M20×1.5	39	39.2		45.9				M39
14	14.2		17.9				M14		40	40.2		46.9				M40
15	15.2		18.9					M22×1.5	42	42.2		48.9				M42
16	16.2		19.9				M16		45	45.2		51.9			0.25	M45
18	18.2		22.9		2	0.15		M27×2	48	48.2		54.9				M48	M60×2
20	20.2	±0.28	24.9				M20		52	52.2		59.9				M52
22	22.2	±0.28	26.9				M22		60	60.2		67.9				M60
注：适用于焊接、卡套、扩口式管接头及螺塞的密封。

表17　　　　　　　　　　　　　　　　　焊接式管接头零件的材料及热处理(摘自JB/T 1003—1977)
序号	零件名称	材料牌号	材料标准号
1	接头体、螺母、螺塞	35、15	GB/T 699
2	铰接管接头体，铰接螺栓	45	GB/T 699
3	接管	15、20	GB/T 699
4	金属垫圈	纯铝、纯铜(退火后32~45HB)	GB/T 2059
5	组合密封垫圈、垫圈体	Q235	GB/T 700
6	组合密封垫圈密封体	丁腈橡胶	HG/T 2810
注：1.同栏中所列材料允许通用，在采用冷镦、冷挤以及辗制螺纹工艺条件下，序号1、3零件允许用Q235钢代替，但抗拉强度不应低于35钢。 2.铰接螺栓经调质处理硬度为200~230HB。 3.除表中所规定的材料外，可根据使用条件选用其他材料，由供需双方议定，在订货单中注明。 4.零件材料为碳素钢时，其表面处理均为发黑或发蓝。需要其他处理时，由供需双方议定，在订货单中注明。

< 上一篇：

管接头的类型、特点与应用

锥密封焊接式管接头 >

电子产业

机械产业

工业软件

其他服务

关于嘉立创
