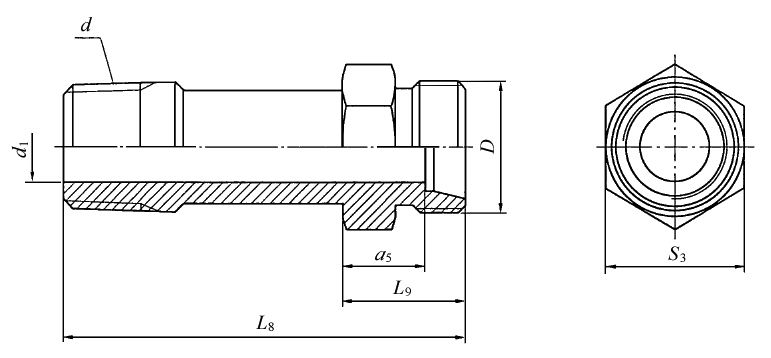

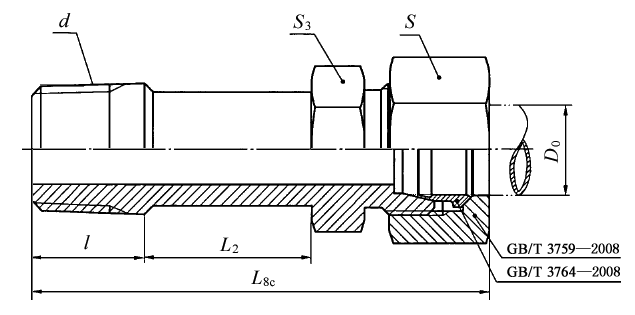

卡套式锥螺纹直通长管接头和接头体尺寸(摘自GB/T3736—2008)

卡套式锥螺纹直通长管接头和接头体尺寸(摘自GB/T 3736—2008)　　　　　　　　　　　　　　　　mm
标记示例接头系列为L，管子外径为10 mm，55°密封管螺纹(R)，表面镀锌处理的钢制卡套式锥螺纹长管接头标记为：管接头 GB/T 3736 L10/R1/4 接头系列为L，管子外径为10 mm，55°密封管螺纹(R)，表面镀锌处理的钢制卡套式锥螺纹长接头体标记为：接头体 GB/T 3736 L10/R1/4
系列	最大工作压力 /MPa	管子外径 D₀	D	d		d_l 参考	L₂	L₉ 参考	L₈ ≈	L_8c ≈	l	S	S₃	a₅ 参考
LL	10	4	M8×1	R1/8	NPT1/8	3	22	12	42.5	48.5	8.5	10	14	8
		5	M10×1	R1/8	NPT1/8	3	23	12	43.5	49.5	8.5	12	14	6.5
		6	M10×1	R1/8	NPT1/8	4	25	12	45.5	51.5	8.5	12	14	6.5
		8	M12×1	R1/8	NPT1/8	4.5	27	13	48.5	54.5	8.5	14	14	7.5
L	25	6	M12×1.5	R1/8	NPT1/8	4	25	14	47.5	55.5	8.5	14	14	7
		8	M14×1.5	R1/4	NPT1/4	6	27	15	54.5	62.5	12.5	17	19	8
		10	M16×1.5	R1/4	NPT1/4	6	29	16	57.5	65.5	12.5	19	19	9
		12	M18×1.5	R3/8	NPT3/8	9	30	17.5	60.5	68.5	13	22	22	10.5
		(14)	M20×1.5	R1/2	NPT1/2	11	31	17	65	73	17	24	27	10
		15	M22×1.5	R1/2	NPT1/2	11	32	18	67	75	17	27	27	11
		(16)	M24×1.5	R1/2	NPT1/2	12	32	18.5	67.5	76.5	17	30	27	11
	16	18	M26×1.5	R1/2	NPT1/2	14	33	19	69	78	17	32	27	11.5
	16	22	M30×2	R3/4	NPT3/4	18	38	21	77	86	18	36	32	13.5
	10	28	M36×2	R1	NPT1	23	41	22	84.5	93.5	21.5	41	41	14.5
		35	M45×2	R1¼	NPT1¼	30	45	25	94	105	24	50	50	14.5
		42	M52×2	R1½	NPT1½	36	46	27	97	109	24	60	55	16
S	40	6	M14×1.5	R1/4	NPT1/4	4	29	18	59.5	67.5	12.5	17	19	11
		8	M16×1.5	R1/4	NPT1/4	5	31	20	63.5	71.5	12.5	19	19	13
		10	M18×1.5	R3/8	NPT3/8	7	32	20.5	65.5	74.5	13	22	22	13
		12	M20×1.5	R3/8	NPT3/8	8	33	22	68	77	13	24	22	14.5
		(14)	M22×1.5	R1/2	NPT1/2	10	33	23	73	82	17	27	27	15.5
		16	M24×1.5	R1/2	NPT1/2	12	36	24	77	87	17	30	27	15.5
		20	M30×2	R3/4	NPT3/4	15	37	28	83	94	18	36	32	17.5
	25	25	M36×2	R1	NPT1	20	44	32	97.5	109.5	21.5	46	41	20
	16	30	M42×2	R1¼	NPT1¼	25	45	34	103	116	24	50	50	20.5
	16	38	M52×2	R1½	NPT1½	32	46	39	109	124	24	60	55	23
注：尽可能不采用括号内的规格。
