锥密封焊接式管接头

锥密封焊接式管接头由接头体1、O形密封圈2、螺母3和接管4组成(见右图)，旋紧螺母使接管外锥表面和其上的O形密封圈与接头体内的内锥表面紧密相配。由于圆锥结合使接管与接头体自动对准中心，可以补偿焊接或弯管的误差，使密封更可靠、抗振能力更强，但接管与接头体相互有小的轴向位移，使装卸接头并不方便。锥密封焊接式管接头类型和尺寸见下表

生产厂：焦作市路通液压附件有限公司、宁波液压附件厂

锥密封焊接式管接头结构

1—接头体；2—O形密封圈；3—螺母；4—接管

锥密封焊接式管接头类型和尺寸　　　　　　　　　　　　　　　　mm
直通	公称压力：≤31.5MPa 标记示例管子外径D₀20mm的锥密封两端焊接式直通管接头：管接头20 JB/T 6383.1—2007	D₀		d₁			L			L₁					L₂				S₁			S₂		质量/kg
		8		4			12			27					47				21			18		0.09
		10		6			14			28					48				24			21		0.11
		12		7						29					50				24			24		0.15
		14		8						35					58				27			24		0.18
		16		10			19			37					60				30			27		0.23
		20		13						41					66				36			34		0.42
		25		17			24			46					76				46			41		0.89
		30		20						50					81				50			46		1.09
		38		26			26			54					90				60			55		1.42
直角	公称压力≤31.5MPa 标记示例管子外径D₀20mm的锥密封焊接式直角管接头：管接头20 JB/T 6383.2—2007	D₀		d₁			L₁			L₂					S₁				S₂			钢管 D₀×S		质量/kg
		8		4			34			54					16				21			8×2		0.16
		10		6			40			60									24			10×2		0.19
		12		7			41			62					18				24			12×2.5		0.22
		14		8			45			68					21				27			14×3		0.24
		16		10			47			70					24				30			16×3		0.34
		20		13			55			80					27				36			20×3.5		0.59
		25		17			62			92					34				46			25×4		1.05
		30		20			68			99					36				50			30×5		1.30
		38		26			74			110					46				60			38×6		1.82
三通	公称压力：≤31.5MPa 标记示例管子外径D₀20mm的锥密封焊接式三通管接头：管接头20 JB/T 6383.3—2007	D₀		d₁			L₁			L₂					S₁				S₂			钢管 D₀×S		质量/kg
		8		4			34			54					16				21			8×2		0.23
		10		6			40			60									24			10×2		0.29
		12		7			41			62					18				24			12×2.5		0.32
		14		8			45			68					21				27			14×2.5		0.36
		16		10			47			70					24				30			16×3		0.49
		20		13			55			80					27				36			20×3.5		0.82
		25		17			62			92					34				46			25×4		1.51
		30		20			68			99					36				50			30×5		1.82
		38		26			74			110					46				60			38×6		2.66
隔壁直通	公称压力：≤31.5MPa 标记示例管子外径D₀20mm的锥密封焊接式隔壁直通管接头：管接头20 JB/T 6384.2—2007	D₀	d₁			L			L₁				L₂			S₁				S₂		钢管 D₀×S		质量/kg
		8	4			117			47				≈20			21				24		8×2		0.27
		10	6			120			48							24				27		10×2		0.31
		12	7			125			50							24				30		12×2.5		0.36
		14	8			142			58				≈22			27				30		14×3		0.44
		16	10			145			60							30				36		16×3		0.62
		20	13			157			66							36				41		20×3.5		0.85
		25	17			176			76							46				50		25×4		1.33
		30	20			188			81							50				55		30×5		1.75
		38	26			206			90							60				65		38×6		2.35
隔壁直角	公称压力：≤31.5MPa 标记示例管子外径D₀20mm的锥密封焊接式隔壁直角管接头：管接头20 JB/T 6384.1—2007	D₀	d₁		L₁			L₂			L₃			L₄			S₁				S₂	钢管 D₀×S		质量/kg
		8	4		54			70			17			≈20			21				24	8×2		0.28
		10	6		60			72			19						24				27	10×2		0.32
		12	7		62			75			19						24				30	12×2.5		0.37
		14	8		68			84			22			≈30			27				30	14×3		0.54
		16	10		70			85			23						30				36	16×3		0.63
		20	13		80			91			27						36				41	20×3.5		0.90
		25	17		92			100			31						46				50	25×4		1.38
		30	20		99			107			39						50				55	30×5		1.86
		38	26		110			116			43						60				65	38×6		2.67
压力表管接头	公称压力：≤31.5MPa 标记示例管子外径D₀12mm，压力表螺纹D＝20×1.5的锥密封焊接式压力表管接头：管接头12—M20×1.5 JB/T 6385—2007	D₀			D							d₁						l					L₁
		8			M10×1							4						12					40
					M14×1.5													20
		12			M20×1.5							7						26					42
		D₀			L₂							S						钢管D₀×S					质量/kg
		8			62							21						8×1.5					0.10
					70																		0.12
					80																		0.14
		12			82							24						12×2					0.18

端直通公制螺纹管接头	公称压力：≤31.5MPa 标记示例管子外径D₀20mm为锥密封焊接式直通管接头：管接头20 JB/T 6381.1—2007	D₀			d							d₁								d₂						l			L₁			L₂				S₁				S₂						质量/kg
		8			M12×1.5							4								18						12			28			48				21				18						0.11
		10			M14×1.5							6								21									29			49				24				21						0.13
		12			M16×1.5							7								24									30			51				24				24						0.15
		14			M18×1.5							8								27						14			36			59				27				27						0.18
		16			M22×1.5							10								30									39			62				30				30						0.24
		20			M27×2							13								36						16			43			68				36				36						0.47
		25			M33×2							17								41						18			48			78				46				46						0.95
		30			M42×2							20								55						20			52			83				50				55						1.18
		38			M48×2							26								60						22			56			92				60				60						1.26
端接螺纹公制细牙连接尺寸		D₀			D							D₁							D₂						b			D₀				D						D₁					D₂				b
		8			M12×1.5							18							19						15			20				M27×2						36					37				19
		10			M14×1.5							21							22									25				M33×2						46					47				21
		12			M16×1.5							24							25									30				M42×2						55					56				23
		14			M18×1.5							27							28						17			38				M48×2						60					61				25
		16			M22×1.5							30							31
端接螺纹圆柱管螺纹连接尺寸		D₀			D						D₁						D₂							b				D₀				D					D₁				D₂					b
		10			G¼						24						25							15				20				G¾					41				42					19
		12			G³/8						27						28							15				25				G1					46				47					21
		14			G³/8						27						28							17				30				G1¼					55				56					23
		16			G½						34						35							17				38				G1½					60				61					25
端直通圆柱管螺纹管接头	公称压力：≤31.5MPa 标记示例管子外径D₀20mm的锥密封焊接式直通圆柱管螺纹管接头：管接头20 JB/T 6381.2—2007	D₀			d						d₁						d₂							l				L₁				L₂					S₁				S₂					质量/kg
		10			G¼						6						24							12				29				49					24				21					0.13
		12			G³/8						7						27							12				30				51					24				24					0.16
		14			G³/8						8						27							14				36				59					27				27					0.18
		16			G½						10						34							14				39				62					30				30					0.24
		20			G¾						13						41							16				43				68					36				36					0.47
		25			G1						17						46							18				48				78					46				46					0.95
		30			G1¼						20						55							20				52				83					50				55					1.18
		38			G1½						26						60							22				56				92					60				60					1.26
端直通圆锥管螺纹管接头	公称压力：≤16MPa 标记示例管子外径D₀20mm为锥密封焊接式直通圆锥管螺纹管接头：管接头20 JB/T 6381.3—2007	D₀			d						d₁						l							l₀				L₁				L₂					S₁				S₂					质量/kg
		8			R¹/8						4						14							4				27				47					21				18					0.10
		10			R¼						6						18							6.0				28				48					24				21					0.11
		12			R³/8						7						22							6.4				29				50					24				24					0.15
		14			R³/8						8						22							6.4				35				58					27				27					0.18
		16			R½						10						25							8.2				37				60					30				30					0.22
		20			R¾						13						28							9.5				41				66					36				36					0.45
		25			R1						17						32							10.4				46				76					46				46					0.91
		30			R1¼						20						35							12.7				50				81					50				55					1.15
		38			R1½						26						38							12.7				54				90					60				60					1.51
端直通锥螺纹管接头	外形图同上公称压力：≤16MPa 标记示例管子外径D₀20mm为锥密封焊接式直通锥螺纹管接头：管接头20 台阶JB/T 6381.4—2007	D₀						d							l								l₀					D₀						d					l							l₀
		8						NPT¹/8							9								4.102					20						NPT¾					19							8.61
		10						NPT¼							14								5.786					25						NPT1					24							10.16
		12						NPT³/8							14								6.09					30						NPT1¼					24							10.66
		14						NPT³/8							14								6.09					38						NPT1½					26							10.66
		16						NPT½							19								8.12					其他尺寸同圆锥管螺纹管接头
公制螺纹及圆柱管螺纹 90° 弯管接头	公称压力：≤25MPa 公制螺纹 JB/T 6382.1 公称压力：≤25MPa 圆柱管螺纹 JB/T 6382.2	JB/T 6382.1及6382.2																								JB/T 6382.1												JB/T 6382.2
		D₀	d₁			l			L₁				L₂			S₁					r					d				d₂			S₂		质量 /kg			d				d₂			S₂			质量 /kg
		8	4			12			68				56			21					20					M12×1.5				18			18		0.12			—				—			—			—
		10	6			12			72				56			24					20					M14×1.5				21			21		0.13			G¼				24			24			0.13
		12	7			12			81				58			24					24					M16×1.5				24			24		0.16			G³/8				27			27			0.16
		14	8			14			83				58			27					28					M18×1.5				27			27		0.20			G³/8				27			27			0.20
		16	10			14			90				60			30					32					M22×1.5				30			30		0.26			G½				34			34			0.26
		20	13			16			112				70			36					45					M27×2				36			36		0.60			G¾				41			41			0.60
		25	17			18			118				110			46					58					M38×2				41			46		0.84			G1				46			46			0.84
		30	20			20			152				130			50					72					M42×2				55			55		1.32			G1¼				55			55			1.32
		38	26			22			182				140			60					90					M48×2				60			60		1.85			G1½				60			60			1.85
	标记示例　管子外径D₀20mm的锥密封焊接式90°弯管接头：管接头20　JB/T 6382.1 公称压力小于等于25MPa，JB/T 6382.2中无管子外径D₀＝8-栏尺寸
圆锥管螺纹圆锥螺纹 90° 弯管接头	公称压力：≤16MPa 圆锥管螺纹 JB/T 6382.3 圆锥螺纹 JB/T 6382.4 标记示例：管子外径D₀20mm为锥密封焊接式圆锥管螺纹90°弯管接头：管接头20 JB/T 6382.3	JB/T 6382.3及6382.4																									JB/T 6382.3									JB/T 6382.4
		D₀		d₁			L₁			L₂				S₁				S₂				r					d		l		l₀			质量 /kg		d				l				l₀			质量 /kg
		8		4			67			56				21				18				20					R¹/8		14		4			0.12		NPT¹/8				9				4.102			0.12
		10		6			71			56				24				21				20					R¼		18		6.0			0.13		NPT¼				14				5.786			0.13
		12		7			80			58				24				24				24					R³/8		22		6.4			0.16		NPT³/8				14				6.09			0.16
		14		8			82			58				27				24				28					R³/8		22		6.4			0.19		NPT³/8				14				6.09			0.19
		16		10			89			60				30				27				32					R½		25		8.2			0.24		NPT½				19				8.12			0.25
		20		13			110			70				36				34				45					R¾		28		9.5			0.58		NPT¾				19				8.61			0.58
		25		17			116			110				46				41				58					R1		32		10.4			1.09		NPT1				24				10.16			1.09
		30		20			150			130				50				46				72					R1¼		35		12.7			1.32		NPT1¼				24				10.66			1.32
		38		26			180			140				60				55				90					R1½		38		12.7			1.78		NPT1½				26				10.66			1.78

密封圈	管子外径D₀		8	10	12			14		16				20						25				30					38
	O形密封圈	端面	—	16×2.65	18×2.65			18×2.65		23.6×2.65				30×2.65						34.5×2.65				43.7×2.65					50×2.65
		锥面	7.5×1.8	9×1.8	11.2×1.8			11.8×2.65		14×2.65				18×2.65						23.6×2.65				28×2.65					36.5×2.65
	垫圈		12	14	16			18		22				27						33				42					48
锥密封焊接式铰接管接头	公称压力：≤31.5MPa JB/ZQ 4188—1977					D₀	d				l	d₁			d₂		h		H		L₁	L₂		S₁		S₂		E			质量 /kg
							公制细牙螺纹		管螺纹
						8	M12×1.5		—		12	4			18		12		30		31	47		18		21		22×22			0.15
						10	M14×1.5		G¼A		12	6			24		13		31		34	50		18		24		25×25			0.18
						12	M16×1.5		G³/8A		12	7			27		15		37		38	53		24		24		30×30			0.26
						14	M18×1.5		G³/8A		14	8			27		15		37		38	53		24		27		30×30			0.27
						16	M22×1.5		G½A		14	10			34		22		48		45	66		30		30		40×40			0.57
						20	M27×2		G¾A		16	13			41		25		53		52	76		36		36		45×45			0.82
						25	M33×2		G1A		18	17			46		30		59		56	84		41		46		50×50			1.18
						30	M42×2		G1¼A		20	20			55		36		71		65	94		50		50		60×60			1.94
						38	M48×2		G1½A		22	26			66		40		87		75	107		60		60		75×75			3.45
	标记示例　管子外径16mm，连接螺纹d＝M22×1.5的锥密封焊接式铰接管接头：管接头16-M22×1.5 JB/ZQ 4188—1997

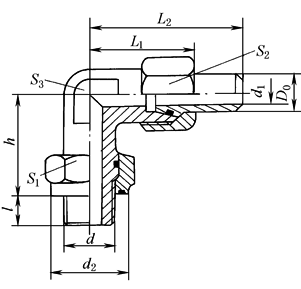

锥密封焊接式可调向管接头	公称压力：≤31.5MPa JB/ZQ 4189—1997					D₀	d				l		d₁			d₂		h			L₁		L₂		S₁		S₂			S₃		质量 /kg
							公制细牙螺纹		管螺纹
						8	M12×1.5		—		12		4			18		36			38		55		18		21			18		0.15
						10	M14×1.5		G¼A		12		6			24		36			38		55		24		24			18		0.20
						12	M16×1.5		G³/8A		12		7			27		37			39		56		27		24			18		0.32
						14	M18×1.5		G³/8A		14		8			27		37			39		56		27		27			18		0.35
						16	M22×1.5		G½A		14		10			34		43			43		64		34		30			24		0.40
						20	M27×2		G¾A		16		13			41		51			52		75		41		36			27		0.90
						25	M33×2		G1A		18		17			46		64			61		88		50		46			36		1.10
						30	M42×2		G1¼A		20		20			55		68			64		92		60		50			41		1.70
						38	M48×2		G1½A		22		26			66		75			77		109		65		60			50		1.95
	标记示例　管子外径20mm，连接螺纹M27×2的锥密封焊接式可调向管接头：管接头20—M27×2 JB/ZQ 4189—1997
