卡套式过板弯通管接头(摘自GB/T 3749—2008)_卡套式管接头_管接头_管件_液压辅助件及液压泵站_液压传动

卡套式过板弯通管接头和接头体尺寸(摘自GB/T 3749—2008)　　　　　　　　　　　　　　　　mm

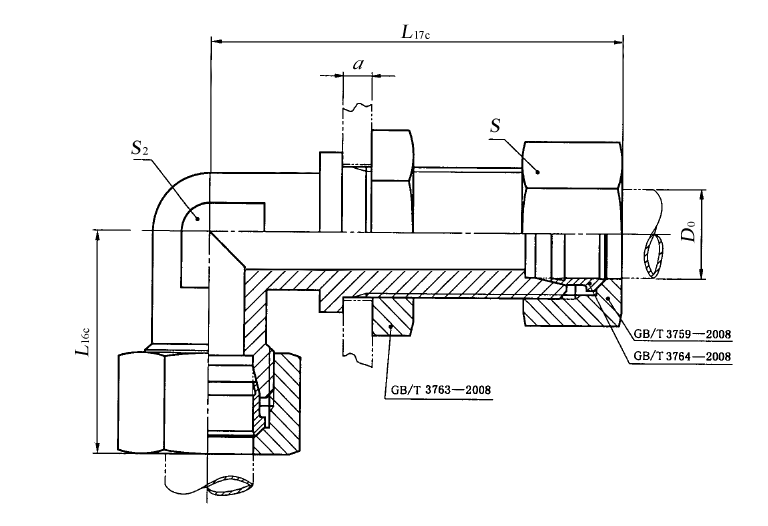

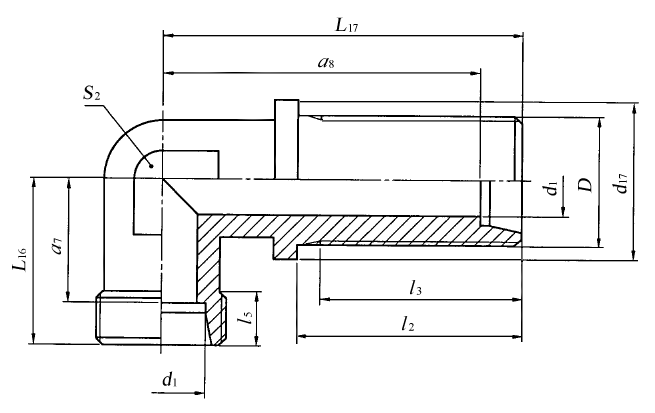

图1　卡套式过板弯通管接头注：ɑ≤mm。图2　卡套式过板弯通接头体标记示例接头系列为L，管子外径为10 mm，表面镀锌处理的钢制卡套式过板弯通管接头标记为：管接头 GB/T 3749 L10 接头系列为L，管子外径为10 mm，表面镀锌处理的钢制卡套式过板弯通接头体标记为：接头体 GB/T 3749 L10
系列	最大工作压力 /MPa	管子外径 D₀	D	d_l 参考	d₁₇ ±0.2	l₂ ±0.2	l₃ min	l₅ min	L₁₆ ±0.3	L_16c ≈	L₁₇ ±0.3	L_l7c ≈	a₇ 参考	a₈ 参考	S	S₂
L	25	6	M12×1.5	4	17	34	30	7	19	27	48	56	12	41	14	12
		8	M14×1.5	6	19	34	30	7	21	29	51	59	14	44	17	12
		10	M16×1.5	8	22	35	31	8	22	30	53	61	15	46	19	14
		12	M18×1.5	10	24	36	32	8	24	32	56	64	17	49	22	17
		(14)	M20×1.5	11	27	37	33	8	25	33	57	65	18	50	24	19
		15	M22×1.5	12	27	38	34	9	28	36	61	69	21	54	27	19
		(16)	M24×1.5	14	30	38	34	9	30	39	62	71	22.5	54.5	30	22
	16	18	M26×1.5	15	32	40	36	9	31	40	64	73	23.5	56.5	32	24
	16	22	M30×2	19	36	42	37	10	35	44	72	81	27.5	64.5	36	27
	10	28	M36×2	24	42	43	38	10	38	47	77	86	30.5	69.5	41	36
		35	M45×2	30	50	47	42	12	45	56	86	97	34.5	75.5	50	41
		42	M52×2	36	60	47	42	12	51	63	90	102	40	79	60	50
S	63	6	M14×1.5	4	19	36	32	9	23	31	53	61	16	46	17	12
		8	M16×1.5	5	22	36	32	9	24	32	54	62	17	47	19	14
		10	M18×1.5	7	24	37	33	9	25	34	57	66	17.5	49.5	22	17
		12	M20×1.5	8	27	38	34	9	26	35	59	68	18.5	51.5	24	17
		(14)	M22×1.5	9	27	39	35	10	29	38	62	71	21.5	54.5	27	22
	40	16	M24×1.5	12	30	40	36	11	33	43	64	74	24.5	55.5	30	24
		20	M30×2	16	36	44	39	12	37	48	74	85	26.5	63.5	36	27
		25	M36×2	20	42	47	42	14	45	57	81	93	33	69	46	36
	25	30	M42×2	25	50	51	46	16	49	62	90	103	35.5	76.5	50	41
	25	38	M52×2	32	60	53	48	18	57	72	96	111	41	80	60	50
注：尽可能不采用括号内的规格。
