F型螺纹油口尺寸(摘自GB/T 3765—2008)

F型螺纹油口尺寸(摘自GB/T 3765—2008)　　　　　　　　　　　　　　　　　　　　　　　　 mm

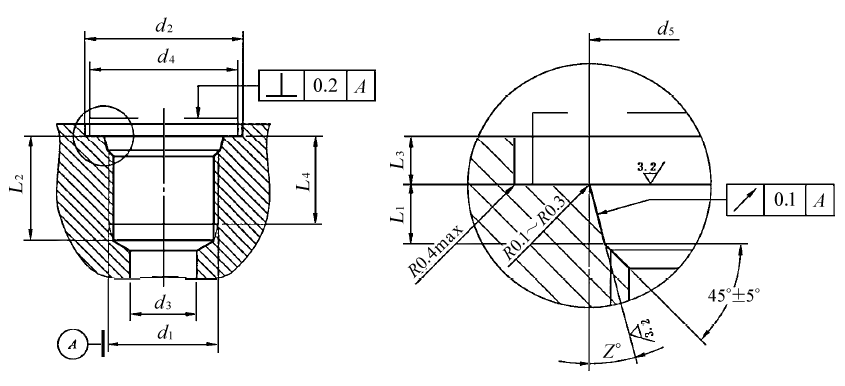

F型螺纹油口

d1

d2

min

d3

参考

d4

d5

+0.1

0

l1

+0.4

0

l2

min

l3

max

l4

min

Z°

±1°

M10×1

16

4.5

14.5

11.1

1.6

11.5

1

10

12

M12×1.5

19

6

17.5

13.8

2.4

14

1.5

11.5

15

M14×1.5

21

7.5

19.5

15.8

2.4

14

1.5

11.5

15

M16×1.5

24

9

22.5

17.8

2.4

15.5

1.5

13

15

M18×1.5

26

11

24.5

19.8

2.4

17

2

14.5

15

M20×1.5

29

—

27.5

21.8

2.4

—

2

14.5

15

M22×1.5

29

14

27.5

23.8

2.4

18

2

15.5

15

M27×2

34

18

32.5

29.4

3.1

22

2

19

15

M33×2

43

23

41.5

35.4

3.1

22

2.5

19

15

M42×2

52

30

50.5

44.4

3.1

22.5

2.5

19.5

15

M48×2

57

36

55.5

50.4

3.1

25

2.5

22

15
