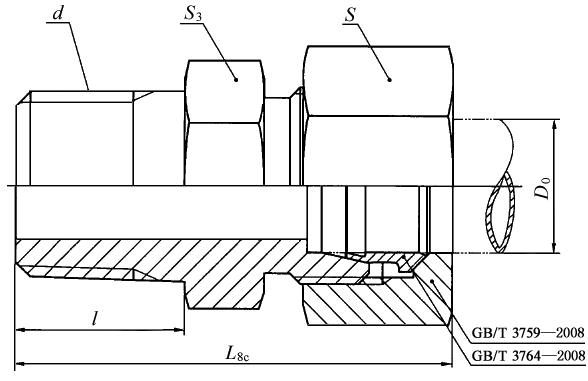

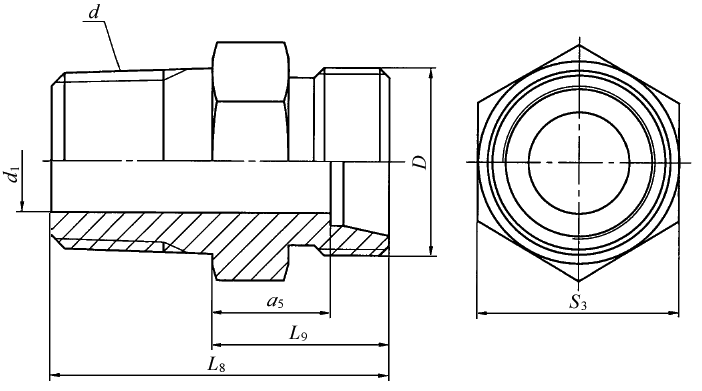

卡套式锥螺纹直通管接头和接头体尺寸(摘自GB/T 3734—2008)　　　　　　　　　　　　　　　　　mm

标记示例：

接头系列为L，管子外径为10 mm，55°密封管螺纹(R)，表面镀锌处理的钢制卡套式锥螺纹直通管接头标记为：

管接头  GB/T 3734  L10/R1/4

接头系列为L，管子外径为10 mm，55°密封管螺纹(R)，表面镀锌处理的钢制卡套式锥螺纹直通接头体标记为:

接头体  GB/T 3734  L10/R1/4

系列

最大工作压力

/MPa

管子外径

D₀

D

d

d_l

参考

l

L₉

参考

L₈

≈

L_8c

≈

S

S₃

a₅

参考

LL

10

4

M8×l

R1/8

NPT1/8

3

8.5

12

20.5

26.5

10

14

8

5

M10×l

R1/8

NPT1/8

3

8.5

12

20.5

26.5

12

14

6.5

6

M10×l

R1/8

NPT1/8

4

8.5

12

20.5

26.5

12

14

6.5

8

M12×1

R1/8

NPT1/8

4.5

8.5

13

21.5

27.5

14

14

7.5

L

25

6

M12×1.5

R1/8

NPT1/8

4

8.5

14

22.5

30.5

14

14

7

8

M14×1.5

R1/4

NPT1/4

6

12.5

15

27.5

35.5

17

19

8

10

M16×1.5

R1/4

NPT1/4

7

12.5

16

28.5

36.5

19

19

9

12

M18×1.5

R3/8

NPT3/8

9

13

17.5

30.5

38.5

22

22

10.5

(14)

M20×1.5

R1/2

NPT1/2

11

17

17

34

42

24

27

10

15

M22×1.5

R1/2

NPT1/2

11

17

18

35

43

27

27

11

(16)

M24×1.5

R1/2

NPT1/2

12

17

18.5

35.5

44.5

30

27

11

16

18

M26×1.5

R1/2

NPT1/2

14

17

19

36

45

32

27

11.5

22

M30×2

R3/4

NPT3/4

18

18

21

39

48

36

32

13.5

10

28

M36×2

R1

NPT1

23

21.5

22

43.5

52.5

41

41

14.5

35

M45×2

R1¼

NPT1¼

30

24

25

49

60

50

50

14.5

42

M52×2

R1½

NPT1½

36

24

27

51

63

60

55

16

S

40

6

M14×1.5

R1/4

NPT1/4

4

12.5

18

30.5

38.5

17

19

11

8

M16×1.5

R1/4

NPT1/4

5

12.5

20

32.5

40.5

19

19

13

10

M18×1.5

R3/8

NPT3/8

7

13

20.5

33.5

42.5

22

22

13

12

M20×1.5

R3/8

NPT3/8

8

13

22

35

44

24

22

14.5

(14)

M22×1.5

R1/2

NPT1/2

10

17

23

40

49

27

27

15.5

16

M24×1.5

R1/2

NPT1/2

12

17

24

41

51

30

27

15.5

20

M30×2

R3/4

NPT3/4

15

18

28

46

57

36

32

17.5

25

25

M36×2

R1

NPT1

20

21.5

32

53.5

65.5

46

41

20

16

30

M42×2

R1¼

NPT1¼

25

24

34

58

71

50

50

20.5

38

M52×2

R1½

NPT1½

32

24

39

63

78

60

55

23

注：尽可能不采用括号内的规格。
