O形圈尺寸(摘自GB/T 3765—2008)

O形圈尺寸(摘自GB/T 3765—2008)　　　　　　　　　　　　　　　　　　mm

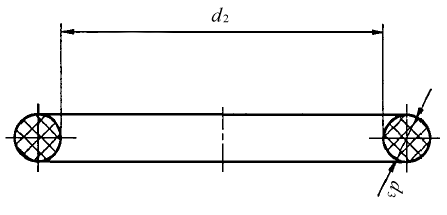

F型螺纹油口柱端用O形圈

D1

d2

d3

公称尺寸

公差

公称尺寸

公差

M10×1

8.1

±0.2

1.6

±0.08

M12×1.5

9.3

±0.2

2.2

±0.08

M14×1.5

11.3

±0.2

2.2

±0.08

M16×1.5

13.3

±0.2

2.2

±0.08

M18×1.5

15.3

±0.2

2.2

±0.08

M20×1.5

17.3

±0.22

2.2

±0.08

M22×1.5

19.3

±0.22

2.2

±0.08

M27×2

23.6

±0.24

2.9

±0.09

M33×2

29.6

±0.29

2.9

±0.09

M42×2

38.6

±0.37

2.9

±0.09

M48×2

44.6

±0.43

2.9

±0.09
