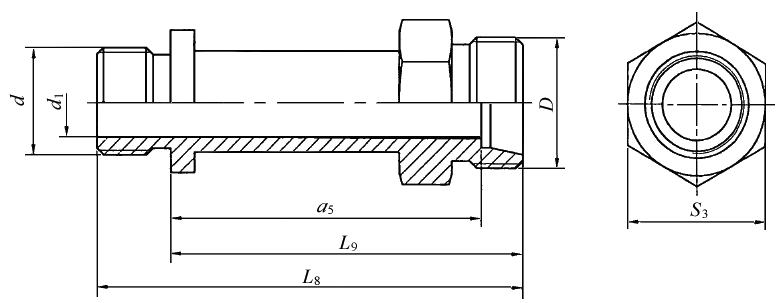

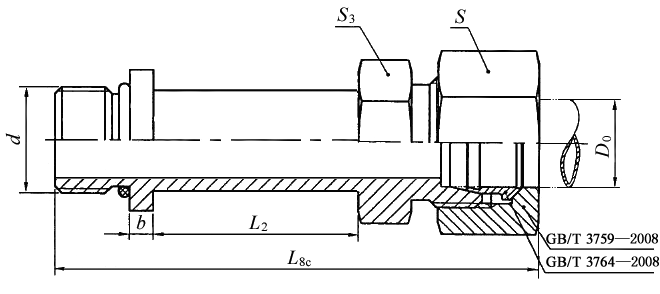

带F型柱端的卡套式端直通长管接头和接头体尺寸(摘自GB/T3735—2008)

带F型柱端的卡套式端直通长管接头和接头体尺寸(摘自GB/T 3735—2008)　　　　　　　　　　　　mm
标记示例：接头系列为L，管子外径为10 mm，普通螺纹(M)F型柱端，表面镀锌处理的钢制卡套式端直通长管接头标记为：管接头 GB/T 3735 L10 接头系列为L，管子外径为10 mm，普通螺纹(M)F型柱端，表面镀锌处理的钢制卡套式端直通长管接头体标记为：接头体 GB/T 3735 L10
系列	最大工作压力 /MPa	管子外径 D₀	D	d	d_l 参考	L₂	L_8c ±0.3	L₈ ±0.3	L₉ 参考	b	S	S₃	a₅ 参考
L	25	6	M12×1.5	M10×1	4	25	59.4	51.4	42.9	3	14	14	35.9
		8	M14×1.5	M12×1.5	6	27	64.5	56.5	45.5	4	17	17	38.5
		10	M16×1.5	M14×1.5	7	29	67.5	59.5	48.5		19	19	41.5
		12	M18×1.5	M16×1.5	9	30	70.5	62.5	51		22	22	44
		(14)	M20×1.5	M18×1.5	10	31	72.5	64.5	52		24	24	45
		15	M22×1.5	M18×1.5	11	32	74.5	66.5	54		27	24	47
		(16)	M24×1.5	M20×1.5	12	32	76	67	54.5		30	27	47
	16	18	M26×1.5	M22×1.5	14	33	78.5	69.5	56.5		32	27	49
	16	22	M30×2	M27×2	18	38	89.5	80.5	64.5	5	36	32	57
	10	28	M36×2	M33×2	23	41	93	84	68		41	41	60.5
		35	M45×2	M42×2	30	45	102	91	75		50	50	64.5
		42	M52×2	M48×2	36	46	107.5	95.5	78		60	55	67
S	63	6	M14×1.5	M12×1.5	4	29	69.5	61.5	50.5	4	17	17	43.5
		8	M16×1.5	M14×1.5	5	31	73.5	65.5	54.5		19	19	47.5
		10	M18×1.5	M16×1.5	7	32	77.5	68.5	56		22	22	48.5
		12	M20×1.5	M18×1.5	8	33	82	73	59		24	24	51.5
		(14)	M22×1.5	M20×1.5	9	33	83	74	60		27	27	52.5
	40	16	M24×1.5	M22×1.5	12	36	89.5	79.5	64.5		30	27	56
		20	M30×2	M27×2	15	37	100	89	70.5	5	36	32	60
		25	M36×2	M33×2	20	44	111.5	99.5	81		46	41	69
	25	30	M42×2	M42×2	25	45	116	103	84		50	50	70.5
	25	38	M52×2	M48×2	32	46	126	111	89.5		60	55	73.5
注：尽可能不采用括号内的规格。
