带A型柱端的扩口式端直通管接头和接头体尺寸(摘自GB/T 5625—2008)　　　　　　　　　　　　　　　 　　　　mm

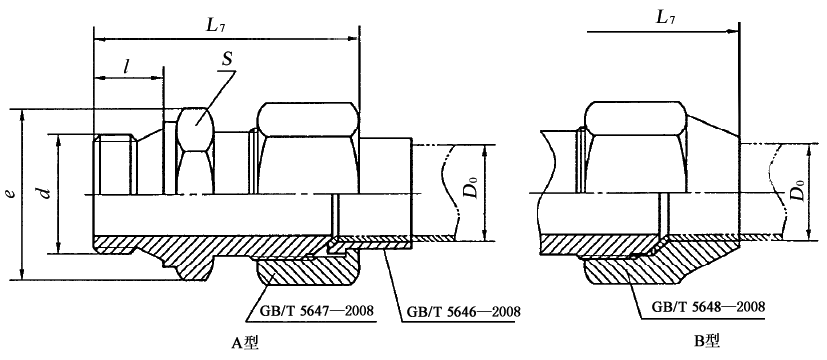

图1  带A型柱端的扩口式端直通管接头

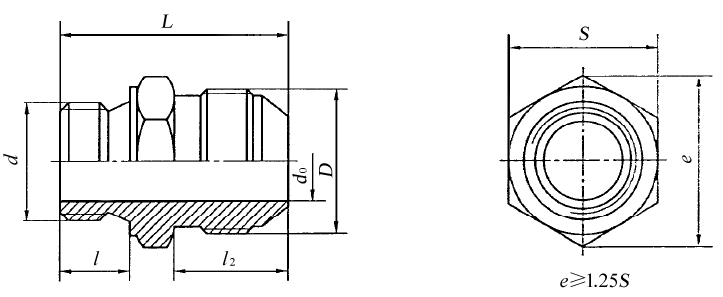

图2  带A型柱端的扩口式端直通接头体

标记示例

扩口型式A，管子外径为10 mm，普通螺纹(M)A型柱端，表面镀锌处理的钢制扩口式端直通管接头标记为：

管接头　　GB/T 5625　　A10/M14×1.5

扩口型式A，管子外径为10 mm，普通螺纹(M)A型柱端，表面镀锌处理的钢制扩口式端直通接头体标记为：

接头体　　GB/T 5625　　A10/M14×1.5

管子外径

D₀

d₀

d ^a

D

L₇≈

l

l₂

L

S

A型

B型

4

3

M10×1

G1/8

M10×1

31.5

36

8

12.5

26.5

14

5

3.5

6

4

M12×1.5

35.5

40

16

30

8

6

M12×1.5

G1/4

M14×1.5

44

52

12

18

37

17

10

8

M14×1.5

M16×1.5

45

54

19

38

19

12

10

M16×1.5

G3/8

M18×1.5

45.5

57

39

22

14

12^b

M18×1.5

M22×1.5

61

19.5

39.5

24

16

14

M22×1.5

G1/2

M24×1.5

49

65

14

20

43

30

18

15

M27×1.5

69

20.5

43.5

20

17

M27×2

G3/4

M30×2

58.5

—

16

26

52

34

22

19

M33×2

59.5

—

25

22

M33×2

G1

M36×2

64

—

18

56

41

28

24

M39×2

66.5

—

27.5

58.5

32

27

M42×2

G1¼

M42×2

71

—

20

28.5

62.5

50

34

30

M45×2

71.5

—

a  优先选用普通螺纹。

b  采用55°非密封的管螺纹时尺寸为10 mm。
