带F型柱端的卡套式锥密封组合直通管接头尺寸(摘自GB/T3756—2008)

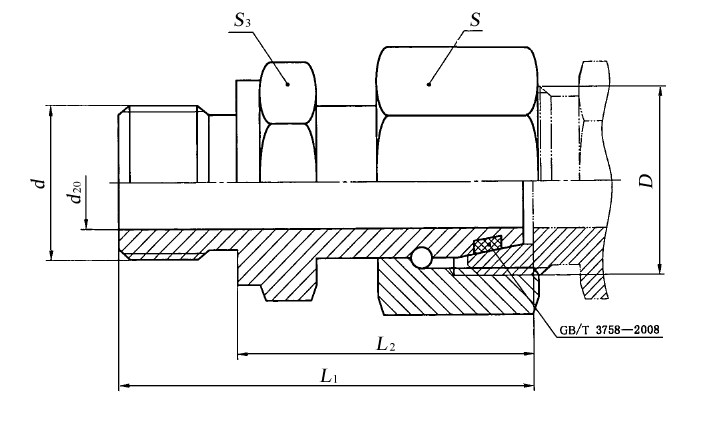

带F型柱端的卡套式锥密封组合直通管接头尺寸(摘自GB/T 3756—2008)　　　　　　　　　　　　　mm
标记示例接头系列为L，管子外径为10 mm，普通螺纹(M)F型柱端，表面镀锌处理的钢制卡套式锥密封组合直通管接头标记为：管接头 GB/T 3756 L10
系列	最大工作压力 /MPa	管子外径 D₀	D	d	d₂₀ min	L₁士0.5	L₂ 参考	S	S₃
L	25	6	M12×1.5	M10×1	2.5	33	24.5	14	14
		8	M14×1.5	M12×1.5	4	37.5	26.5	17	17
		10	M16×1.5	M14×1.5	6	38.5	27.5	19	19
		12	M18×1.5	M16×1.5	8	42	30.5	22	22
		(14)	M20×1.5	M18×1.5	9	43.5	31	24	24
		15	M22×1.5	M18×1.5	10	44	31.5	27	24
		(16)	M24×1.5	M20×1.5	12	44	31.5	30	27
	16	18	M26×1.5	M22×1.5	13	44.5	31.5	32	27
	16	22	M30×2	M27×2	17	48.5	32.5	36	32
	10	28	M36×2	M33×2	22	51	35	41^a	41
		35	M45×2	M42×2	28	58.5	42.5	50	50
		42	M52×2	M48×2	34	64	46.5	60	55
S	63	6	M14×1.5	M12×1.5	2.5	38	27	17	17
		8	M16×1.5	M14×1.5	4	40.5	29.5	19	19
		10	M18×1.5	M16×1.5	6	44.5	32	22	22
		12	M20×1.5	M18×1.5	8	48	34	24	24
		(14)	M22×1.5	M20×1.5	9	50	36	27	27
	40	16	M24×1.5	M22×1.5	11	52	37	30	27
		20	M30×2	M27×2	14	61.5	43	36	32
		25	M36×2	M33×2	18	66.5	48	46	41
	25	30	M42×2	M42×2	23	70	51	50	50
	25	38	M52×2	M48×2	30	81.5	60	60	55
注：尽可能不采用括号内的规格。 a可为46 mm。
