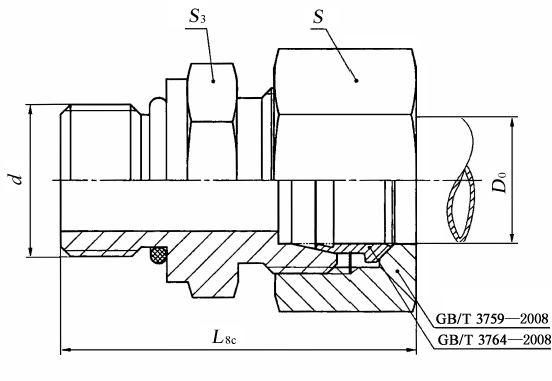

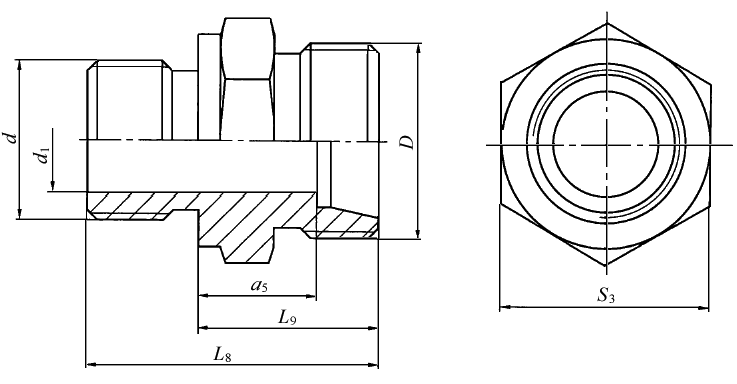

带F型柱端的卡套式端直通管接头和接头体尺寸(摘自GB/T3733—2008)

带F型柱端的卡套式端直通管接头和接头体尺寸(摘自GB/T 3733—2008)　　　　　　　　　　　　　mm
标记示例：接头系列为L，管子外径为10 mm，普通螺纹(M)F型柱端，表面镀锌处理的钢制卡套式端直通管接头标记为：管接头 GB/T 3733 L10 接头系列为L，管子外径为10 mm，普通螺纹(M)F型柱端，表面镀锌处理的钢制卡套式端直通接头体标记为：接头体 GB/T 3733 L10
系列	最大工作压力 /MPa	管子外径 D₀	D	d	d₁ 参考	L₉ 参考	L₈±0.3	L_8c ≈	S	S₃	a₅ 参考
L	25	6	M12×1.5	M10×1	4	16.5	25	33	14	14	9.5
		8	M14×1.5	M12×1.5	6	17	28	36	17	17	10
		10	M16×1.5	M14×1.5	7	18	29	37	19	19	11
		12	M18×1.5	M16×1.5	9	19.5	31	39	22	22	12.5
		(14)	M20×1.5	M18×1.5	10	19.5	32	40	24	24	12.5
		15	M22×1.5	M18×1.5	11	20.5	33	41	27	24	13.5
		(16)	M24×1.5	M20×1.5	12	21	33.5	42.5	30	27	13.5
	16	18	M26×1.5	M22×1.5	14	22	35	44	32	27	14.5
	16	22	M30×2	M27×2	18	24	40	49	36	32	16.5
	10	28	M36×2	M33×2	23	25	41	50	41	41	17.5
		35	M45×2	M42×2	30	28	44	55	50	50	17.5
		42	M52×2	M48×2	36	30	47.5	59.5	60	55	19
S	63	6	M14×1.5	M12×1.5	4	20	31	39	17	17	13
		8	M16×1.5	M14×1.5	5	22	33	41	19	19	15
		10	M18×1.5	M16×1.5	7	22.5	35	44	22	22	15
		12	M20×1.5	M18×1.5	8	24.5	38.5	47.5	24	24	17
		(14)	M22×1.5	M20×1.5	9	25.5	39.5	48.5	27	27	18
	40	16	M24×1.5	M22×1.5	12	27	42	52	30	27	18.5
		20	M30×2	M27×2	15	31	49.5	60.5	36	32	20.5
		25	M36×2	M33×2	20	35	53.5	65.5	46	41	23
	25	30	M42×2	M42×2	25	37	56	69	50	50	23.5
	25	38	M52×2	M48×2	32	41.5	63	78	60	55	25.5
注：尽可能不采用括号内的规格。
