力士乐(REXROTH)VT-VSPA1-1和VT-VSPA1K-1，1X系列电子放大器

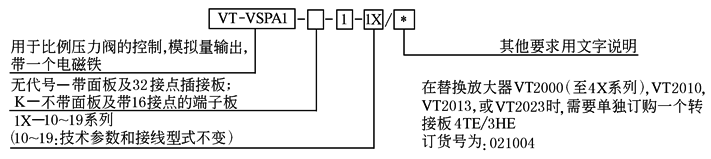

型

号

意

义

特

点

(1)可用于所有可供货的直控式及先导式的，不带位移反馈且只带一个电磁铁的比例压力阀的控制

(2)带差动输入口，可切换成电流输入

(3)附加给定值输入口0~9V

(4)斜坡发生器，可对上升及下降斜坡时间单独进行调节

(5)脉宽调制输出端

(6)带“预备状态”显示(VT-VSPA1K-1只带LED-显示)

(7)电源部分带有错极保护

(8)电流输入口(4~20mA)带断线识别

(9)电磁铁电缆短路保护

(10)电磁铁电缆断线识别

技

术

参

数

工作电压U_B

24VDC(22~39VDC)

斜坡时间(调节范围)t

30ms~约1s或5s

电流消耗I

＜1.8A

电磁铁电流I_max，电阻

800mA，R₂₀＝19.5

功率消耗PS

＜50V·A

起始电流I

50mA或100mA

保险I_s

2.5A

脉冲频率f

100Hz，200Hz，300Hz或370(1±10%)Hz

电流实际值I_A，I_B

0~800mA，0~1600mA

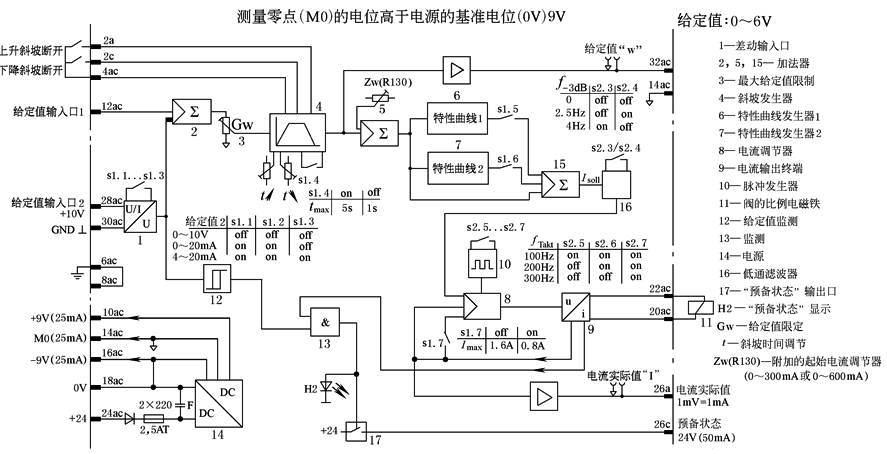

VT-VSPA1方框图/接线图

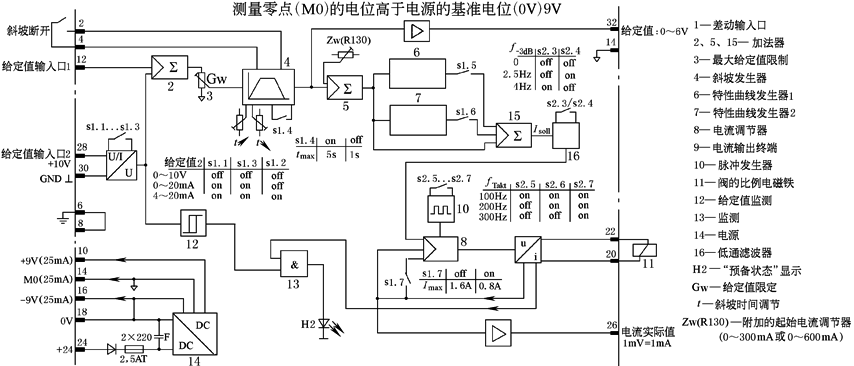

VT-VSPA1K-1方框图/接线图

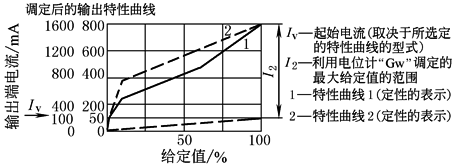

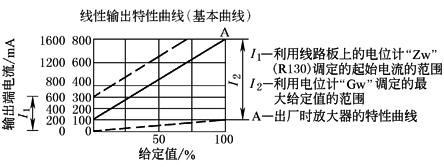

特性曲线及外形尺寸
