力士乐(REXROTH)DBE(M)和DBE(M)E型系列比例溢流阀

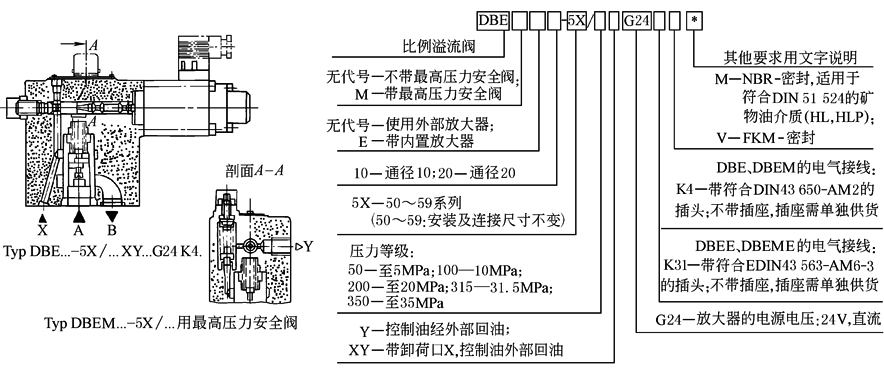

表1

结

构

及

型

号

技

术

性

能

液压参数(测量条件：ν＝41mm²·s^-1，t＝50℃)

最高工作压力A、B、X口/MPa

35.0

回油压力(Y口)

单独无背压地回油箱

给定值为零时的最低调定压力

见特性曲线

最高

调定

压力/MPa

(可无级调节)

调节范围

供货时的状态

压力等级5.0MPa

3.0~7.0

7.0

压力等级10.0MPa

5.0~13.0

13.0

压力等级20.0MPa

9.0~23.0

23.0

压力等级31.5MPa

15.0~35.0

35.0

压力等级35.0MPa

20.0~39.0

39.0

最大流量/L·min^-1

200

400

控制油流量/L·min^-1

0.5~1.8

0.5~2.1

黏度范围/mm²·s^-1

15~380

油液温度范围/℃

-20~80

油液污染度

NAS1638-9级

滞环(见压力特性曲线)

最高调定压力的±1.5%

考虑滞环特性曲线；在

压力递增的情况下，同型

号元件的给定值-压力

特性曲线的误差

DBE

DBEM

最高调定压力

的±2.5%

重复精度

＜最高调定压力的±2%

线性度

最高调定压力的±3.5%

DBEE

DBEME

最高调定压力

的±1.5%

阶跃响应时间/ms

150(与具体设备有关)

电源电压

24VDC

电

气

接

线

单

独

订

货

DBE、DBEM

带符合DIN43650-AM2标准的插头

最小控制电流/mA

100

插座符合标准DIN43650-AF2/PN11

最大控制

电流/mA

DBE、DBEM

1600

DBEE、

DBEME

带符合EDIN43563-AM6-3标准的插头

DBEE、DBEME

1440~1760

插座符合标准EDIN43563-BF6-3/PN11

电磁铁线圈

电阻/Ω

20℃时的冷值

5.4

最大热值

7.8

通电率

100%

阀的保护型式符合DIN40050

IP65

用于DBEE、DBEME的放大器

内置于阀内

用于DBE、DBEM的放大器

模拟式

VT-VSPA1-1

欧洲制式

数字式

VT-VSPD-1

(单独订货)

模拟式

VT11131

模块式放大器

20℃时的冷值

VT11030

电磁铁线圈电阻

最大热值

DBET为28.8Ω；DBETE为7.8Ω

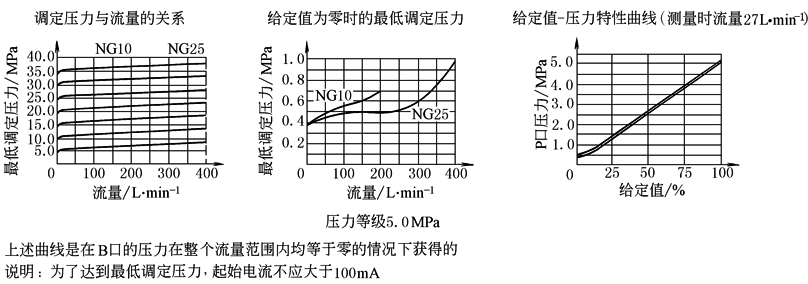

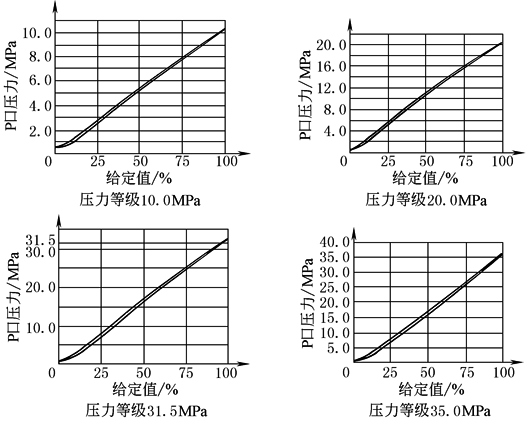

表2

特

性

曲

线
