BOSCH模块式放大器2

技

术

性

能

型        号

1M2.5-RGC2

应用对象

用于两个2.5A电磁铁、不带位移传感器的比例阀

质量/kg

0.3

铁磁铁

2.5A/25W

输入电流/A

1.5

当输入电压较低，以及电磁铁连线较长时，电流会大于上述值

最大功率消耗/V·A

35

给定信号：(2)

OV(1)

0~+10±0.3~10V

差动放大(R_i＝100kΩ)

输出到比例电磁铁信号1—2

脉宽调制信号I_max＝2.5A

外控缓冲切断

(3)：6~40VDC(额定10VDC)

缓冲时间/s

0.05~5

调整

零位，缓冲时间

增益，颤振幅值

特点

输入输出短路保护

PWM输出级

快速充放电，高响应

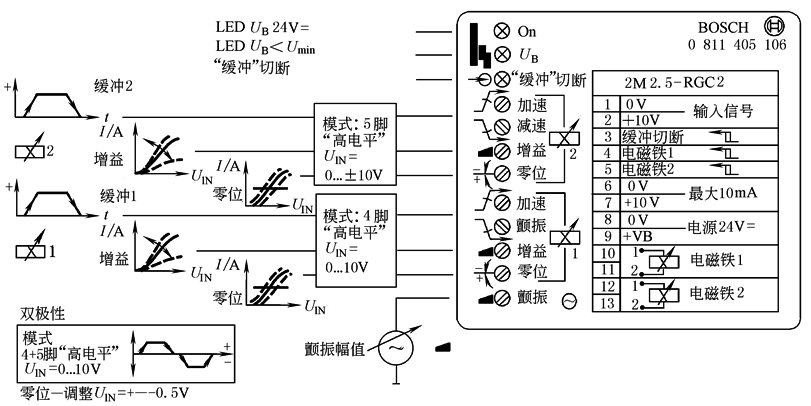

原

理

图
