BOSCH NG10比例溢流阀和比例减压阀(带位移控制)

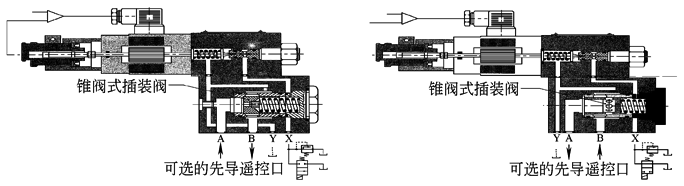

功能图

技术性能

型    号

比例溢流阀

比例减压阀

型    号

比例溢流阀

比例减压阀

额定流量/L·min^-1

120

介质清洁度

NAS1638-8或ISO4406-17/14，通过采用β_x＝75过滤器达到x＝10

公称压力/MPa

18，31.5

最低压力/MPa

0.6，0.8

滞环/%

≤±0.1

最高工作压力/MPa

A，B

31.5

分辨率/%

≤±0.5

Y

0.2控制油外排

响应时间(100%指令信号)

80ms

X

31.5先导遥控

位移传感器连接型式

特殊连接件

工作介质

符合DIN 51524…535液压油，使用其他液压油时，先向厂家咨询

电磁铁电流/A

最大3.7

线圈阻抗R20/Ω

2.5

黏度范围/mm²·s^-1

20~100(推荐)，最大范围(10~800)

功率/W

50

配套放大器

PV60，PV60-RGC1，PV60-RGC3

油液温度/℃

-20~80

质量/kg

9.5

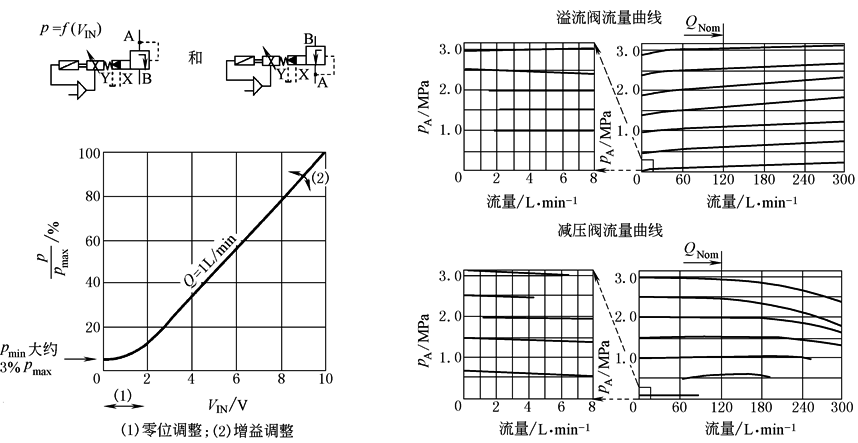

特性曲线
