力士乐(REXROTH)4WRTE，3X系列高频响比例方向阀

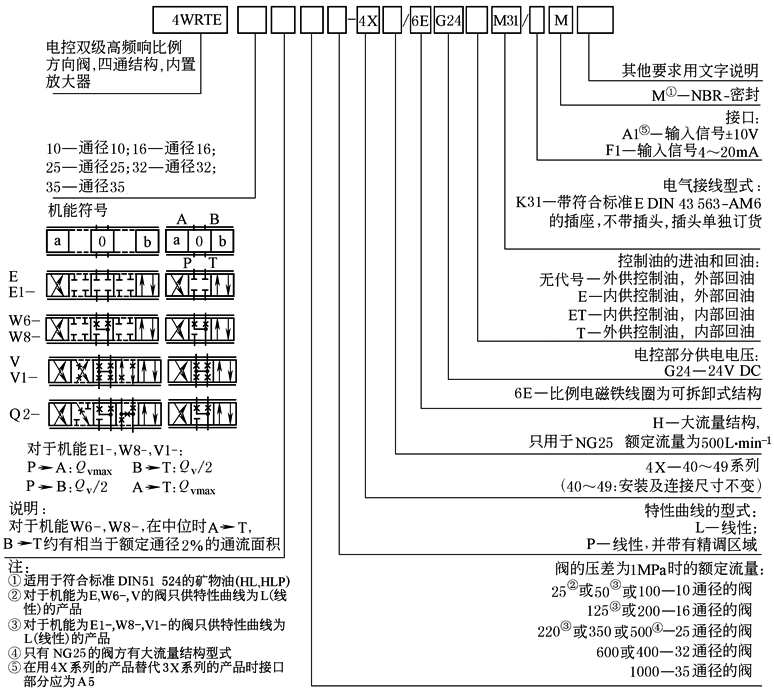

表1

型

号

意

义

技

术

性

能

规格型号

NG10

NG16

NG25

NG25

NG32

NG35

质量/kg

8.7

11.2

16.8

17

31.5

34

工作压力/MPa

先导阀：进油压力

2.5~31.5

主阀：接口P，A，B≈

31.5

35

35

21

35

35

回油压力/MPa

T口(控制油回油内泄)

静压＜10

T口(控制油回油外泄)≈

31.5

25

25

21

25

25

Y口

静压＜10

额定流量Q_VN/L·min^-1(±10%。Δp＝1MPa，Δp为阀的压差)

25

—

—

—

—

—

50

125

220

—

400

—

100

200

350

500

600

1000

主阀的流量(最高允许值)/L·min^-1

170

460

870

1000

1600

3000

控制阀芯位移(第三级)/mm

±3.5

±5

±6

±6

±9

±12

输入阶跃信号时，X和Y流量/L·min^-1

7

14

20

20

27

29

工作介质

符合DIN51524标准的矿物油

液压油温度范围/℃

20~80(优先选择40~50)

黏度范围/mm²·s^-1

20~380(优先选择20~46)

污染度

最高油液允许污染度：NAS16389级，7级(先导)

推荐使用过滤器的过滤比：β_x≥75，x＝15，x＝5(先导)

滞环/%

≤0.1

灵敏度/%

≤0.05

电压的型式

直流电压

信号的方式

模拟

最大功率/W

72(平均值为24)

电气接线

单独订货

带符合标准EDIN43563AM6的插座

带符合标准EDIN43563-BF6-3/PN11的插头

带符合标准EDIN43563-BF6-3/PN13.5的插头

控制放大器

VT13060(内置于阀内)

表2

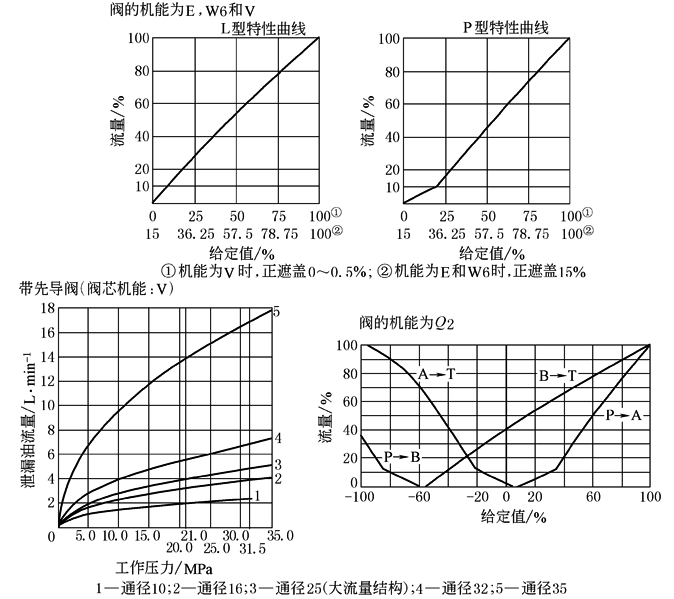

主

阀

的

泄

漏

油

流

量

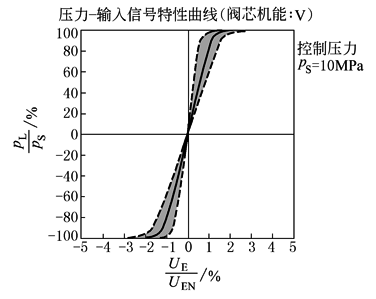

压

力

-

输

入

信

号

特

性

曲

线

测量条件：p_S＝10MPa，ν＝32mm²·s^-1和t＝40℃

测量条件：p_S＝10MPa，ν＝32mm²·s^-1和t＝40℃
