力士乐(REXROTH)VT5005~5008，1X系列电子放大器

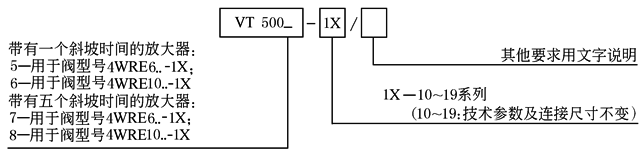

型

号

意

义

特

点

(1)可用于控制带有位移传感器的直控式比例方向阀(4WRE，1系列)

(2)带差动输入口

(3)互锁输入口，带LED-显示

(4)LED-显示“预备状态”

(5)阶跃发生器

(6)斜坡发生器

(7)五个可以通过电位计调节的斜坡时间(VT5007和VT5008)

(8)4个可以通过电位计调节的给定值输入，带LED显示

(9)带有阀芯位置调节器

(10)两个电流脉宽调制输出端

(11)感应位移测量的振荡器及解调器，带有断线识别

(12)电源部分带有错极保护

技

术

参

数

工作电压U_B

24VDC(22~35VDC)

斜坡时间(调节范围)  t

30ms~约1s或5s(±25%)

电流消耗I

＜2A

电磁铁电流，电阻

VT5005，VT5007

I_max＝1.8(1±20%)A，R₂₀＝5.4

功率消耗P_s

＜50V·A

VT5006，VT5008

I_max＝2.2(1±20%)A，R₂₀＝10

保险   I_s

2.5A

起始电流       I

50(1±25%)mA

电流实际值I_A，I_B

0~2500mA±50mA；

R＝1k

振荡器频率    f

2.5(1±10%)kHz

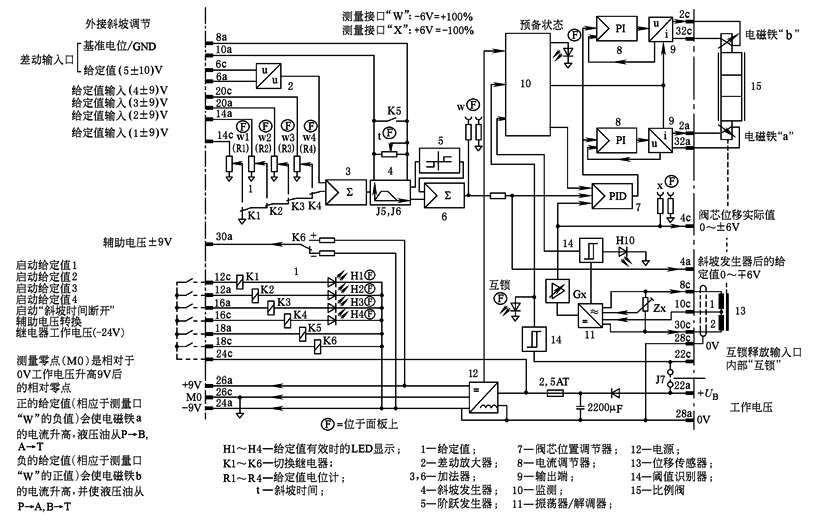

VT5005和VT5006接线图(适用于17系列以后的产品)

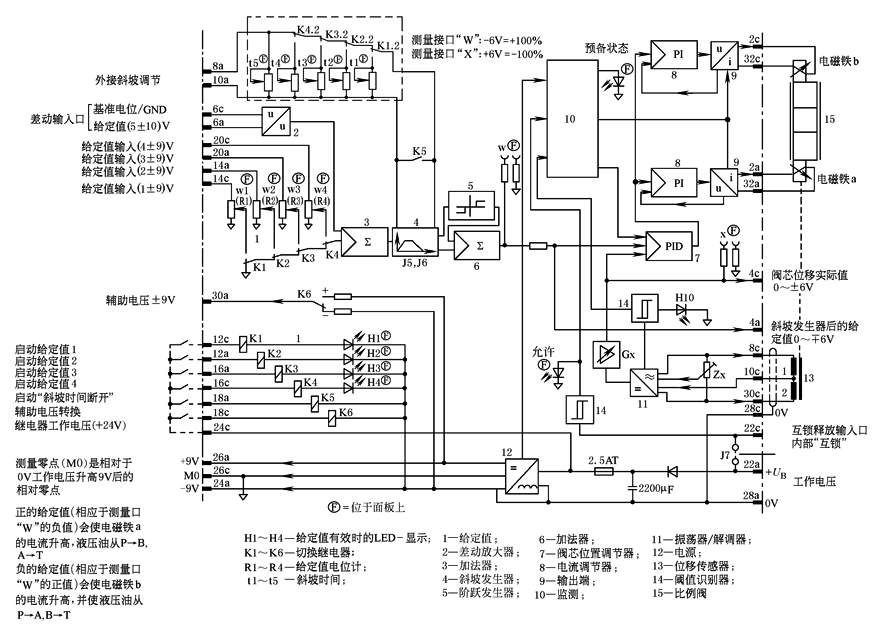

VT5007和VT5008接线图(适用于17系列以后的产品)
