BOSCH带集成放大器比例方向阀

结

构

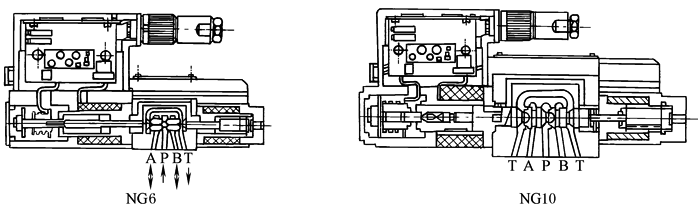

图

技

术

性

能

型   号

NG6(ISO 4401)

NG10(ISO 4401)

Δp＝0.5MPa/台肩

公称流量(8V时)Q_A/L·min^-1

4.718

8.532

50

80

14(+/-3%)

25(+/-3%)

35(+/-3%)

70(+/-3%)

泄漏100　1/台肩

≤80cm³/min

80cm³/min

最高工作压力/MPa

P，A，B口

31.5

T口

20

工作介质

符合DIN51524~535液压油，使用其他液压油时，先向厂家咨询

黏度范围/mm²·s^-1

20~100(推荐)，最大范围(10~800)

油液温度/℃

-20~80

介质清洁度

NAS1638-8或ISO4406-17/14，通过采用β_x＝75过滤器达到x＝10

暂载率/%

100

电磁铁连接型式

7芯插头，PG11

电源：端子A、B

额定24VDC，最小21VDC/最大40VDC，最大波动2VDC

功率/Ｗ

30

50

外接保险丝

2.5A_F

输入信号：端子D、E

0~+10V，差动放大器，Ri＝100kΩ

相对于0V最高

差动输入电压

测试信号

0~+10V，与主阀芯位移成比例

端子

F：V_test

R_a＝10kΩ

C：0V

接地安全线

只有电源变压器不符合VDE0551时才需连接

推荐电缆

7芯屏蔽电缆18AWG，最大距离：19.8m；16AWG，最大距离：38m

调整U_D-E+8V＝(工厂设定)±3%，

额定Q(Δp＝0.5MPa)/L·min^-1

14

25

35

70

典型Q_n/L·min^-1

18

32

50

80

配套放大器

QV45

滞环/%

≤0.3

分辨率/%

≤0.2

响应

时间/ms

100%指令信号

30

50

10%指令信号

5

15

温漂/%

＜1(当ΔT＝40℃)

质量/kg

3.9

8.8

特

性

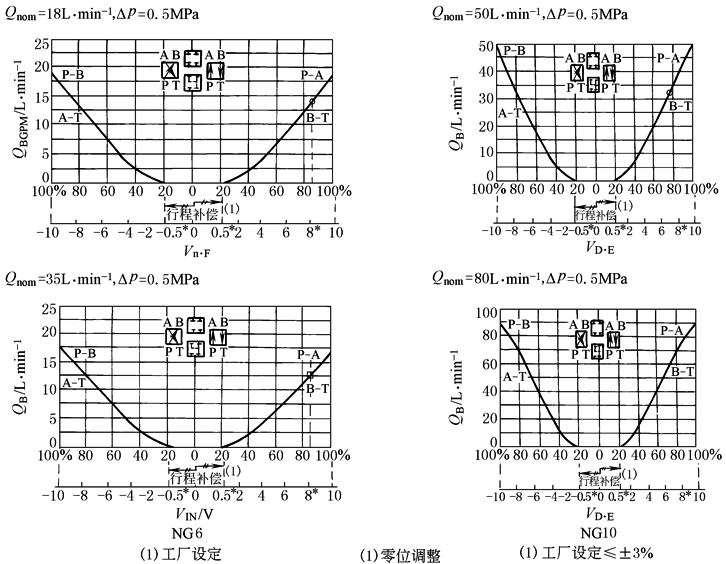

曲

线
