BOSCH双通道双工放大器

技

术

性

能

型   号

2M45-2.5A

应用对象

所有不带位移控制的比例阀

电磁铁

2.5A/25W

质量/kg

0.25

电缆长度及截面尺寸

电磁铁可达：65ft，18AWG

连线可达：130ft，14AWG

单通道单向工作输入信号

U_IN＝0~+10V

通道1

通道2

b26和/或z24

z12和/或z14

二通道中，都以b12作为控制零的参考点

双通道双向工作输入信号

U_IN＝0~±10V

要么是差动输入信号z16/z18(0V)，要么是以b12为控制零参考点，输入脚为b10或z10输入信号；放大器处于双向工作时，在b26/z24Ω及z12/z14Ω脚不能有任何信号

双向工作时的输出

U_IN＝+时：通道1(b6/b8)；U_IN＝-时：通道2(z2/z4)

缓冲时间/s

0.05~5可调

缓冲切断

通道1

通道2

b20

b22

V＝6...40，来自b32的10V

特点

输入输出短路保护，PWM输出级

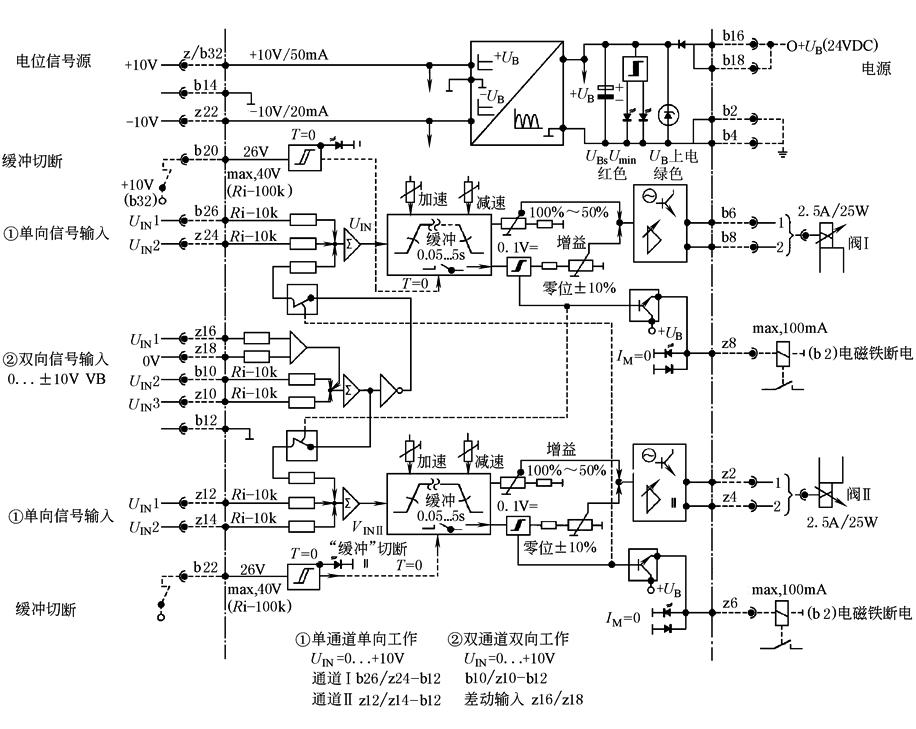

原

理

图

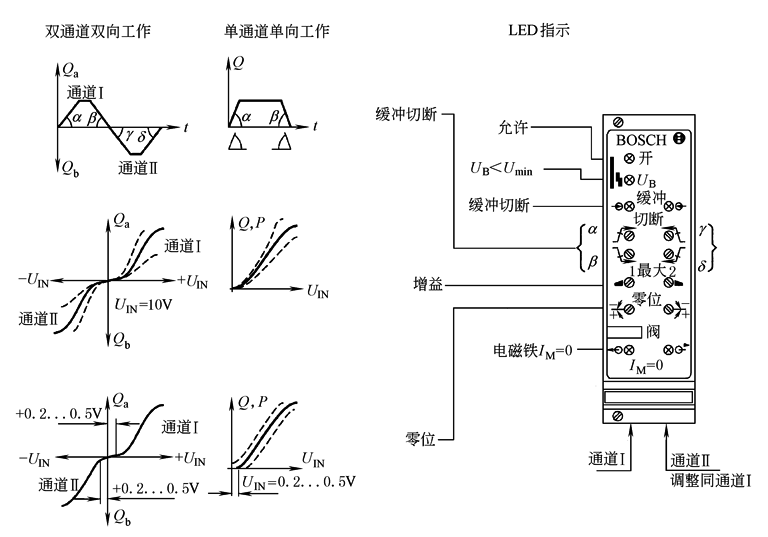

面

板
