BOSCH功率放大器(带与不带缓冲电子放大器)

技

术

性

能

型号

2STV

2/2V

2STV-RGC2

2/2V-RGC1

不带缓冲电子放大器

带缓冲电子放大器

应用对象

先导式闭环控制比例阀

插装式比例节流阀

先导式4/3比例方向阀

插装式比例节流阀

质量/kg

0.2

0.25

电源U_B至z₂-b₂

24VDC额定值，电源电压21~40V，交流电压整流，U_ms＝21~28V(全波单相整流)

输入电流

1.5A，该值会随着U_B最小值减小和控制电磁铁用电缆长度加长而升高

位移传感器电源

b30：-15V

z30：+15V

先导级

实际信号值

b22：0~±10V，R_i＞20kΩ

实际信号参考值

b24

主级

实际信号值

b26：0~±10V，R_i＞20kΩ

实际信号参考值

b28

电磁铁输出b6-b8

脉宽调制式电流调节，I_max＝2.7A

放大器/阀引线

电磁铁引线：20m时为1.5mm²；20~60m时为2.5mm²

位移传感器：4mm×0.5mm(屏蔽)

特点

测量回路开路保护；带PID调节的位移控制；脉宽调制输出级

快速激发和关断；输出短路保护

表2　　　　　　　　　　　　　　　　　　　　　　　　　　2STV、2/2V和2STV-RGC2、2/2V-RGC1等

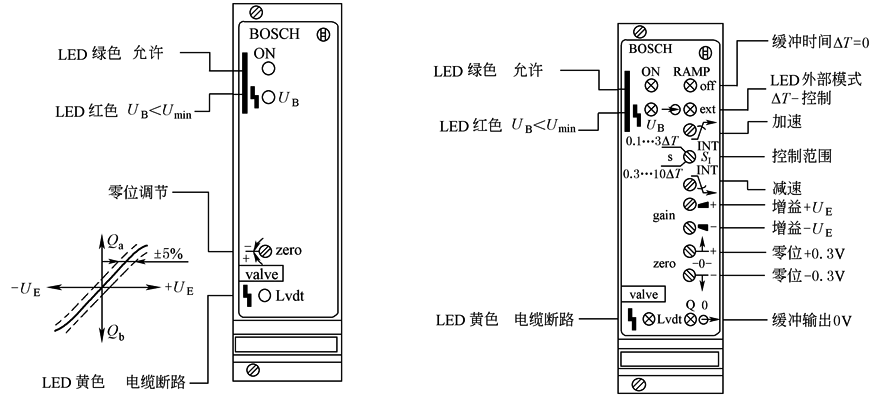

面

板

表3

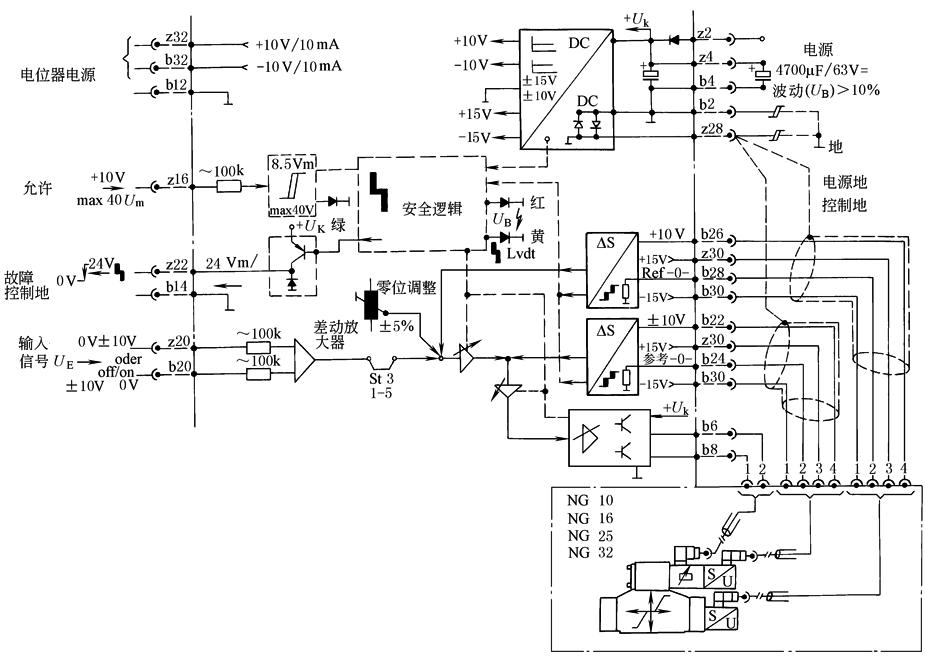

2STV原理图

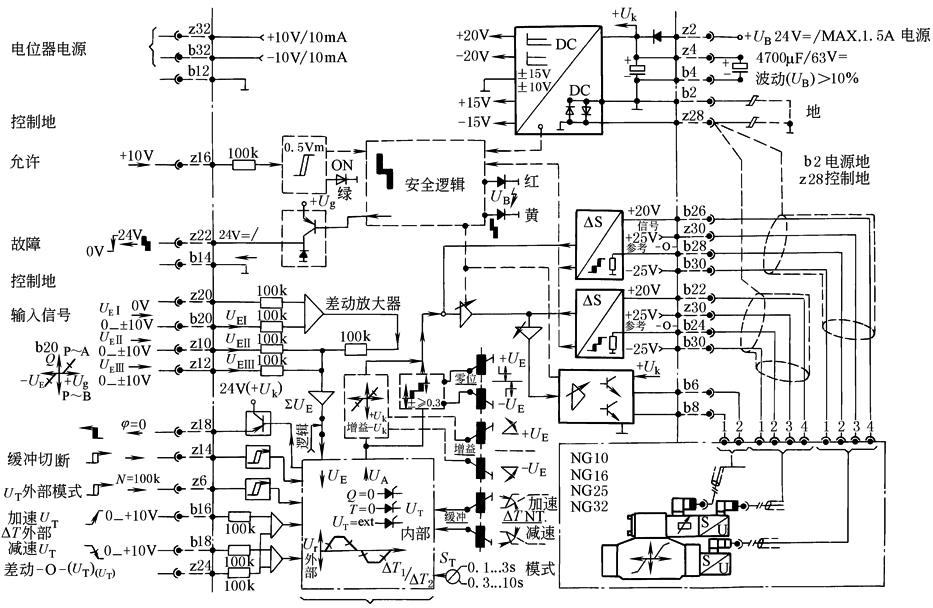

2STVRGC2原理图

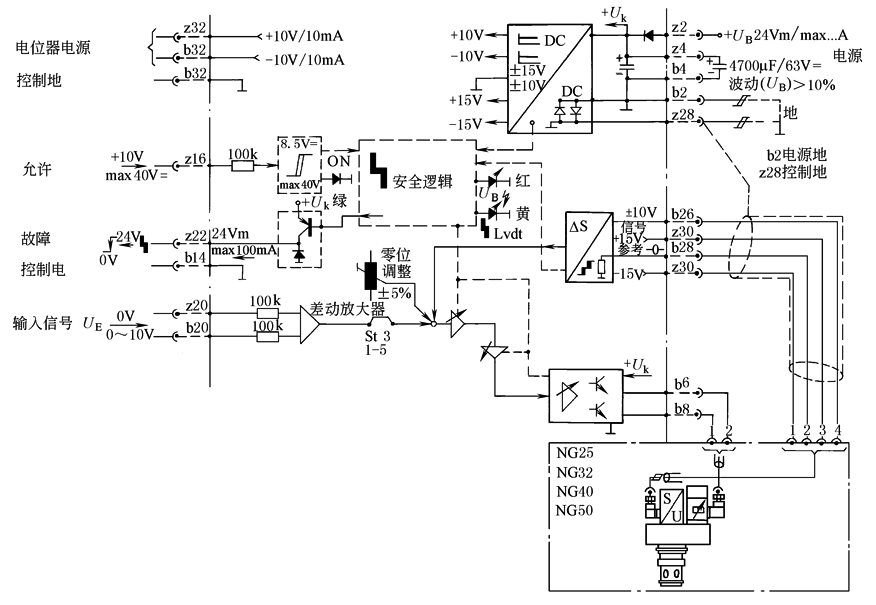

2/2V原理图

2/2V-RGC1原理图
