力士乐(REXROTH)二位四通和三位四通比例方向阀 |
|||||||||
|
表1 |
|||||||||
|

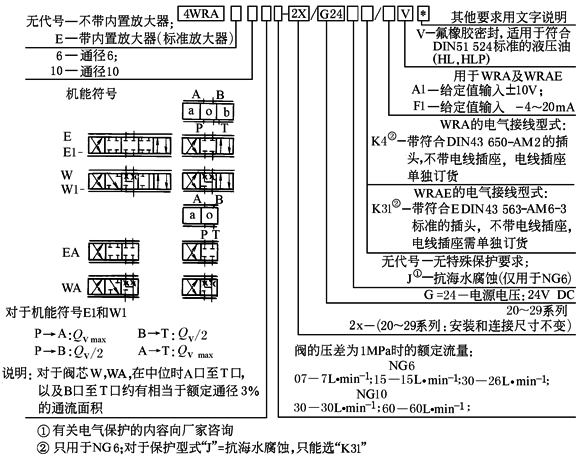

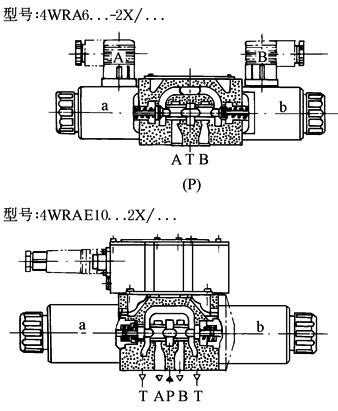

结构及型号意义 |
|
|
|||||||
|
技
术
性
能 |
阀的型号 |
WRA |
WRAE |
||||||
|
工作压力/MPa |
P，A，B口 |
31.5 |
|||||||
|
T口 |
21 |
||||||||
|
p＝1MPa时的额定 流量/L·min-1 |
NG6 |
7，15和26 |
|||||||
|
NG10 |
30和60 |
||||||||
|
允许最大流量 /L·min-1 |
NG6 |
42(双流量回路时可达80) |
|||||||
|
NG10 |
75(双流量回路时可达140) |
||||||||
|
质量/kg |
NG6 |
2.0 |
2.2 |
||||||
|
NG10 |
6.6 |
6.8 |
|||||||
|
工作介质 |
符合DIN51524标准的矿物油 |
||||||||
|
液压油温度范围/℃ |
20~80(优先选择40~50) |
||||||||
|
黏度范围/mm2·s-1 |
20~380(优先选择20~46) |
||||||||
|
最高油液允许污染度 |
NAS16389级推荐使用过滤器的过滤比：βx≥75，x＝10 |
||||||||
|
滞环/% |
≤5 |
||||||||
|
反向误差/% |
≤1 |
||||||||
|
灵敏度/% |
≤0.5 |
||||||||
|
频率响应(相位差-90°，信号50%)/Hz |
NG6 |
25 |
25 |
||||||
|
NG10 |
10 |
10 |
|||||||
|
信号的型式 |
直流，模拟 |
|
|||||||
|
给定值信号 |
电压输入 |
NG6/V |
±10 |
±10 |
|||||
|
NG10/V |
±10 |
±10 |
|||||||
|
电流输入 |
NG6/mA |
４~20 |
４~20 |
||||||
|
NG10/mA |
４~20 |
４~20 |
|||||||
|
每个电磁铁的最大电流/A |
2.5 |
2.5 |
|||||||
|
电磁铁线圈电阻/Ω |
20℃时的冷值 |
2 |
2 |
||||||
|
最大热值 |
3 |
3 |
|||||||
|
通电率/% |
100 |
||||||||
|
线圈温度/℃ |
可达150 |
||||||||
|
电气接线 单独订货 |
WRA |
带符合DIN43650-AM2标准的插头 |
|||||||
|
插座符合DIN43650-AF2/PN11 |
|||||||||
|
WRAE |
带符合DIN43650-AM6-3标准的插头 |
||||||||
|
插座符合DIN43650-BF6-3/PN11 |
|||||||||
|
欧洲制式的放大器 |
VT-VSPA2-1-1X |
内置于阀内 |
|||||||
|
欧洲制式的数字放大器 |
VT-VSPD-1-1X |
|
|||||||
|
电源 电压 |
额定电压/VDC |
24 |
|||||||
|
下限值/V |
21/22 |
19 |
|||||||
|
上限值/V |
35 |
||||||||
|
放大器的电流消耗 |
Imax/A |
1.8 |
1.8 |
||||||
|
最大脉冲电流/A |
3 |
3 |
|||||||
|
表2 |
|
|

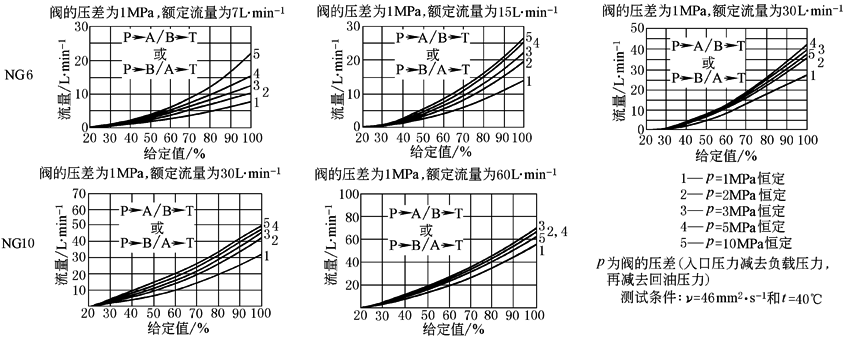

特性曲线1 |
|
|

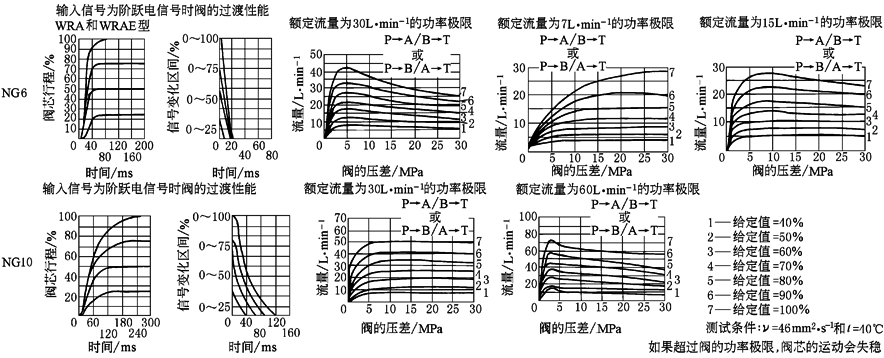

特性曲线2 |
|
