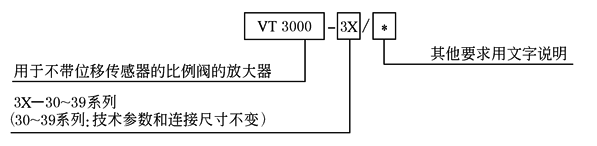

力士乐(REXROTH)VT3000，3X系列电子放大器

型

号

意

义

特

点

(1)可用于不带位移反馈的先导式比例方向阀的控制(4WRZ)及直控式比例压力阀(DBEP6.3DREP6)的控制

(2)4个可通过电位计调节的给定值输入

(3)4个给定值的LED-显示

(4)带差动输入口

(5)LED-显示“预备状态”

(6)阶跃发生器

(7)斜坡发生器

(8)两个电流脉宽调制输出端

(9)电源部分带有错极保护

技

术

参

数

工作电压U_B

24VDC(22~39VDC)

斜坡时间(调节范围)t

30ms~约1s或5s

电流消耗I

＜1A

电磁铁电流，电阻

I_max＝800mA，R₂₀＝19.5

功率消耗P_s

—

起始电流I

20(1±25%)mA

保险I_s

2.5A

脉冲频率f

170(1±10%)Hz

电流实际值I_A，I_B

0~800mV，0~800mA

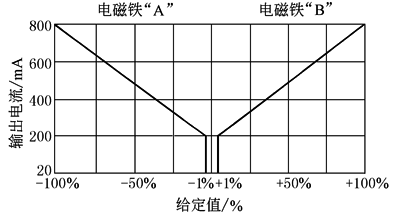

特

性

曲

线

及

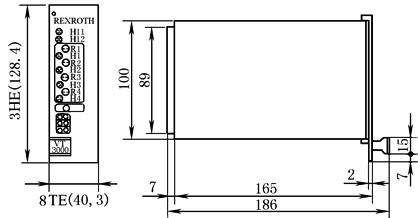

外

形

尺

寸

方

框

图

/

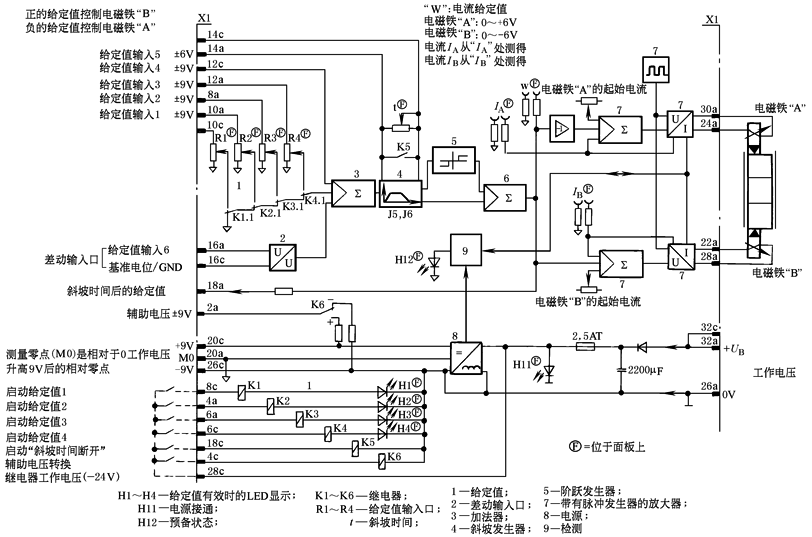

接

线

图
