BOSCH插头式比例放大器

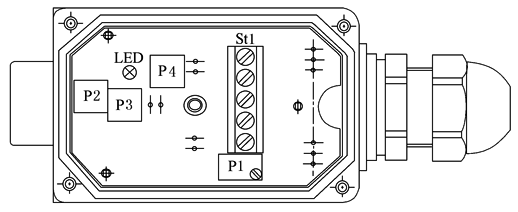

结

构

图

P1—缓冲时间；P2—增益；P3—零位；P4—颤振频率；

St1—接线端子；LED—U₈指示

·0~10VDC差动输入

·打开金属盖子，缓冲，颤振，零位及增益可调整

·CE认可

·壳体坚固

技

术

性

能

型   号

AS2.5-mA

AS0.8-V

AS2.5-V

输出方式

2.5A线圈，4~20mA控制信号

800mA线圈，0~10VDC控制信号

2.5A线圈，0~10VDC控制信号

电流/功率(A/W)

2.5/25

0.8/18

2.5/25

质量/kg

0.15

缓冲时间

10ms~5s

颤振频率范围/Hz

80~350，工厂预设

零位补偿范围

见特性曲线

特点

LED(绿)：电源上电时输入输出短路保护

PWM输出级

快速充放电，高响应

采用电位器进行调整

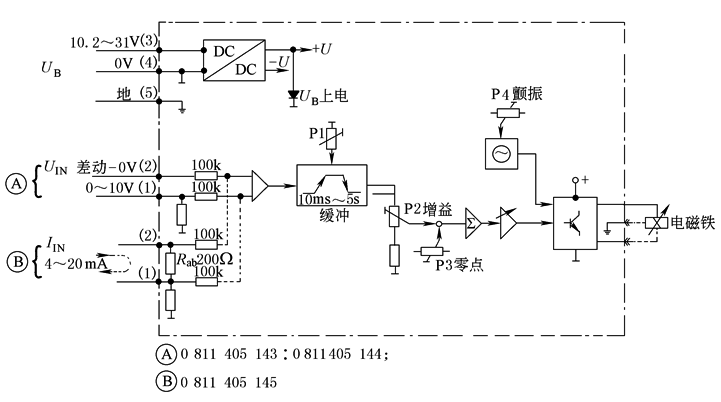

原

理

图

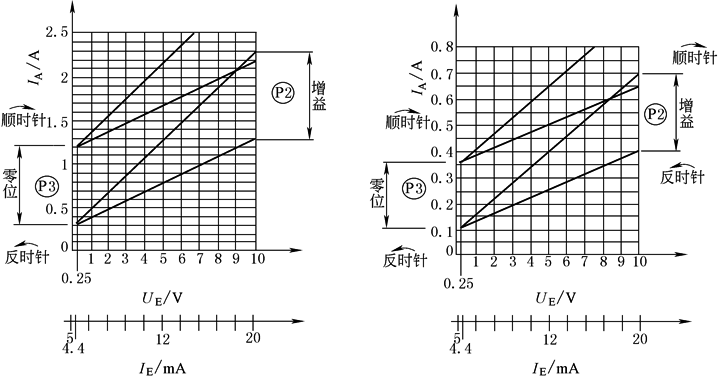

特

性

曲

线
