BOSCH NG10带集成放大器比例节流阀(带位移控制)

技

术

性

能

公称流量(Δp＝0.5MPa)/L·min^-1

50

80

泄漏/节流口Δp＝10MPa　I＝0

≤80cm³/min

最高工作压力

/MPa

P、A、B口

31.5

T口

20

工作介质

符合DIN51524…535液压油，使用其他液压油时，先向厂家咨询

黏度范围/mm²·s^-1

20~100(推荐)，最大范围(10~800)

油液温度/℃

-20~80

介质清洁度

NAS1638-8或ISO 4406-17/14，通过采用β_x＝75过滤器达到x＝10

电磁铁连接型式

7芯插头，PG11

电源　　端子A：，B：

额定24VDC，最小21VDC/最大40VDC，最小波动2VDC

功率

最大30V·A

外接保险丝

2.5AF

输入信号

端子D：V_in

E：0V

0~10V

差动放大器

Ri＝100kΩ

相对于0V最高差动输入电压

D→B，最大18VDC

E→B

测试信号

0~10V，与主阀芯位移成比例

接地安全引线

只有当电源变压器不符合VDE0551时才需要

推荐电缆

7芯屏蔽电缆用18AWG，最大距离：19.8m；用16AWG，最大距离：38m

调整

工厂设定

滞环/%

≤±0.3

灵敏度/%

≤±0.2

响应

时间/ms

100%指令信号

≈25

10%指令信号

≈10

温漂

＜1%，当ΔT＝40℃

质量

7.1kg

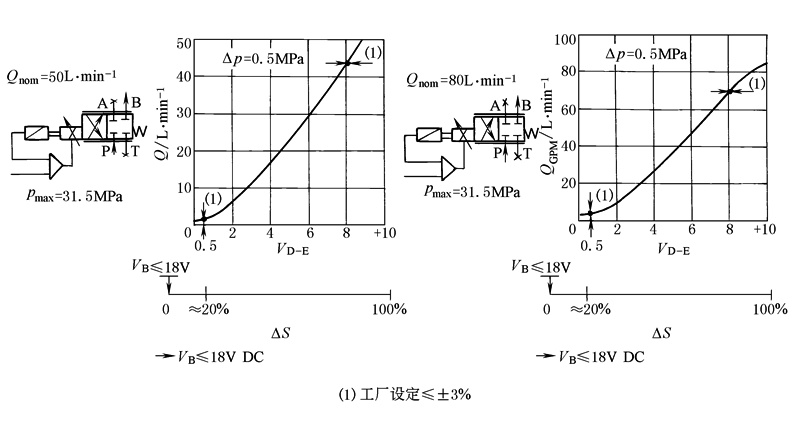

特

性

曲

线
