BOSCHNG6、NG10比例节流阀(带位移控制)

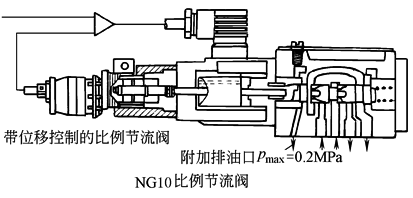

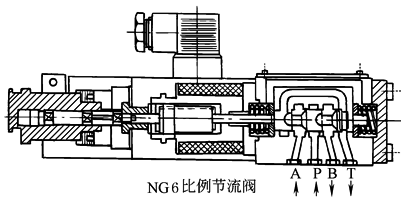

结

构

图

技

术

性

能

型    号

NG6比例节流阀

NG10比例节流阀

Δp＝0.8MPa公称流量

/L·min^-1

10

20

35

20

40

80

泄漏/节流口  I＝0

(Δp＝10MPa)

≤80cm³/min

最高工作

压力/MPa

P、A、B口

31.5

31.5

T口

25

25

L口

≤0.2

工作介质

符合DIN51524…535液压油，使用其他液压油时，先向厂家咨询

黏度范围/mm²·s^-1

20~100(推荐)，最大范围(10~800)

油液温度/℃

-20~80

介质清洁度

NAS1638-8或ISO4406-17/14，通过采用β_x＝75过滤器达到x＝0

暂载率/%

100(9VDC)

100

滞环/%

≤±0.3

≤±0.3

灵敏度/%

≤±0.2

≤±0.2

响应时间/ms

100%指令信号

≈12

(特征参数对应放大器QV45)

≈25

≈15ms(特征参数对应放大器QV60)

电磁铁电流/A

最大2.7

最大3.7

线圈阻抗R₂₀/Ω

3.0

2.5

功率/W

25(max)

50(max)

配套放大器

QV45，QV45-RGC1，QV45-RGC3

QV60，QV60-RGC1，QV60-RGC3

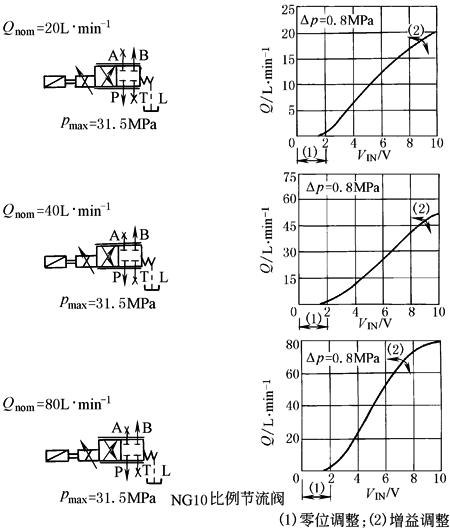

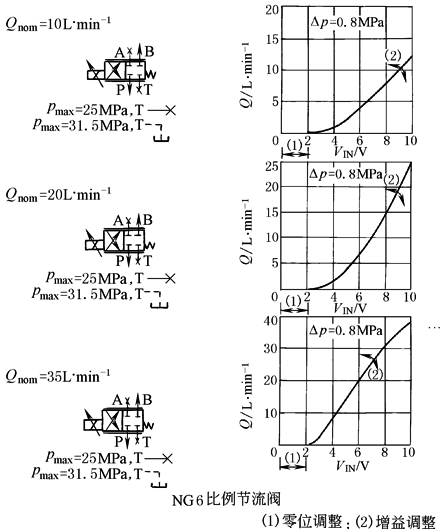

特

性

曲

线
