BOSCH比例溢流阀(不带位移控制) |
|||||||||||||||
|

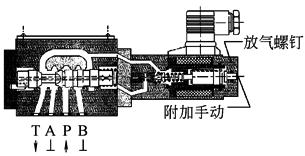

结 构 图 |
NG6(直动式) |
NG6(先导式) |
NG10(先导式) |
||||||||||||
|
|
|
|
|||||||||||||
|
技
术
性
能 |
型 号 |
板式，NG6(ISO4401)直动 |
板式，NG6(ISO4401)先导 |
板式，NG10(ISO4401)先导 |
|||||||||||
|
额定流量/L·min-1 |
1.0(最大1.5) |
40 |
120 |
||||||||||||
|
额定压力/MPa |
8 |
18 |
25 |
31.5 |
8 |
18 |
31.5 |
8 |
18 |
25 |
31.5 |
||||
|
最低压力/MPa |
0.3 |
0.4 |
0.6 |
0.8 |
0.7 |
0.8 |
1.0 |
0.9 |
1.0 |
1.1 |
1.2 |
||||
|
最高工作压力/MPa |
P口：31.5 |
||||||||||||||
|
T口：25(静态) |
|||||||||||||||
|
暂载率 |
100% |
||||||||||||||
|
电磁铁连接型式 |
DIN43650/ISO4400连接件 |
||||||||||||||
|
电磁铁电流/A |
0.8 |
2.5 |
0.8 |
2.5 |
0.8 |
2.5 |
|||||||||
|
线圈阻抗/Ω |
22 |
2.5 |
22 |
2.5 |
22 |
2.5 |
|||||||||
|
功率/V·A |
18 |
25 |
18 |
25 |
18 |
25 |
|||||||||
|
配套放大器 |
0.8A/18V·A |
K：1M45-0.8AM：1M08-12GC1P：AS0.8-V |
|||||||||||||
|
2.5A/25V·A |
K：1M45-2.5AM：1M25-12GC1P：AS2.5-VB |
||||||||||||||
|
滞环 |
≤±2% |
||||||||||||||
|
分辨率 |
≤±1.5% |
||||||||||||||
|
响应时间 100%指令信号 |
上升：＜30ms 下降：＜70ms |
上升：＜30ms 下降：＜70ms |
上升：＜300ms 下降：＜300ms |
||||||||||||
|
工作介质 |
符合DIN51524…535液压油，使用其他液压油时，先向厂家咨询 |
||||||||||||||
|
黏度范围/mm2·s-1 |
20~100(推荐)，最大范围(10~800) |
||||||||||||||
|
油液温度/℃ |
-20~80 |
||||||||||||||
|
介质清洁度 |
NAS1638-8或ISO4406-17/14 |
||||||||||||||
|

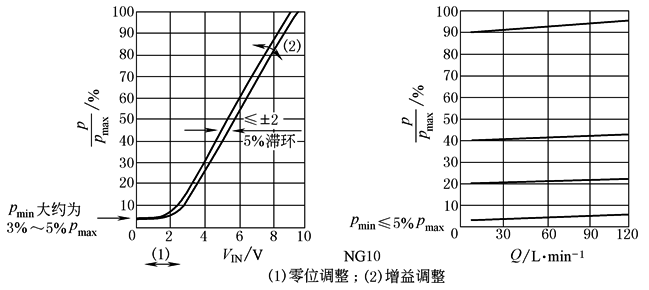

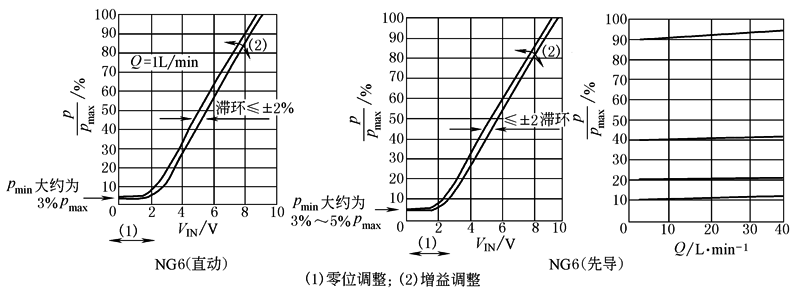

特 性 曲 线 |
|
||||||||||||||
