BOSCH不带缓冲的比例阀放大器

表1

技

术

性

能

型号

*-

PDL1

PV45

PV60

QV45

QV60

*-PGC1

PDL1-PGC1

PV45-PGC1

PV60-PGC1

QV45-PGC1

QV60-PGC1

应用对象

铁磁铁

*-

2.7A/25W

*-PGC1

3.7A/50W

额定电

流/A

*-

1.5(当输入电压较低，以及电磁铁连线较长时，电流会大于上述值)

*-PGC1

2.2(当输入电压较低，以及电磁铁连线较长时，电流会大于上述值)

电缆长度及截面尺寸

电磁铁可达：65ft(20m)，18AWG；连线可达：130ft(40m)，14AWG

位移传感器：最长150ft，100Pf/m

电源及电容：18AWG

输出到比例电磁铁信号

脉宽调制信号I_max＝2.7A，脉宽调制信号I_max＝3.7A

输出短路保护

接电磁铁的输出级；接LVDT信号；电位器信号源

特点

LVDT电缆断路监测，PID位移控制

PWM输出级；充放电快，响应高

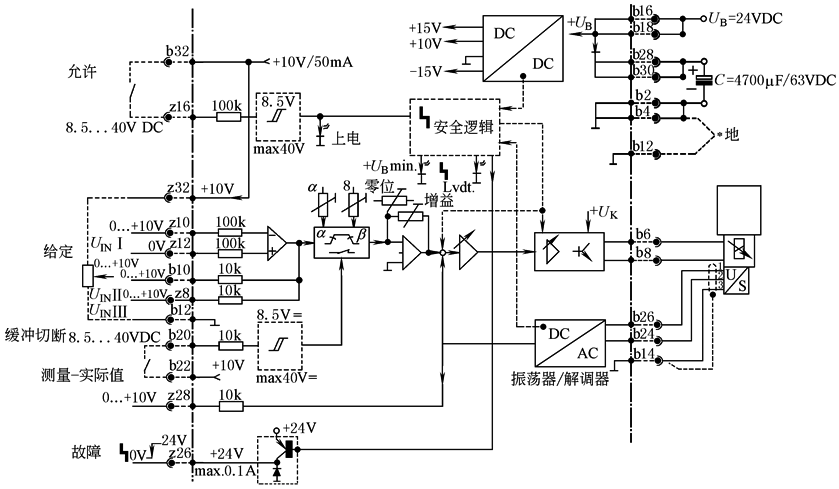

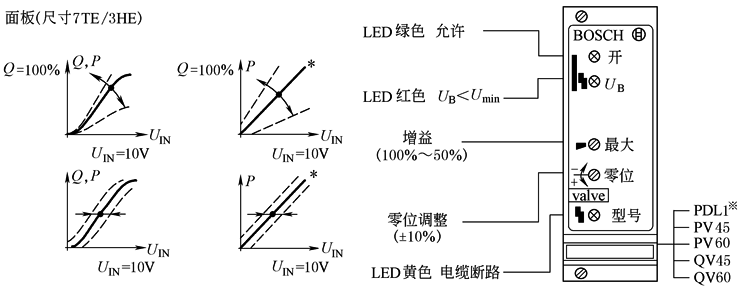

表2　　　　　　　　　　　　　　　　　　　　PAL1、PV45、PV60、QV45和QV60等

原

理

图

面

板

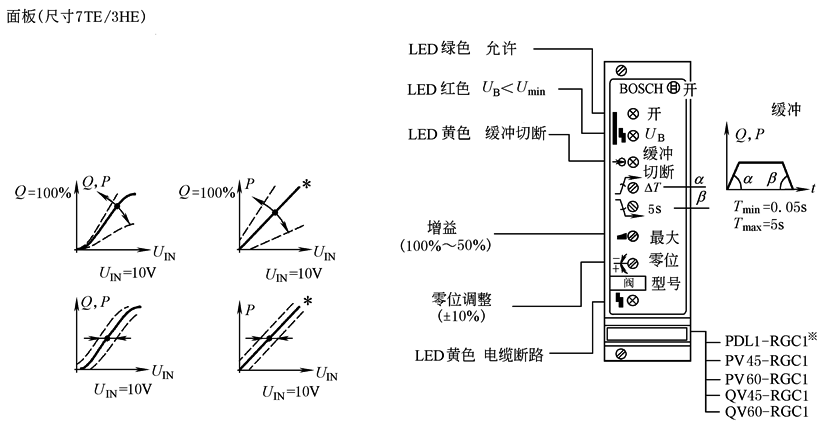

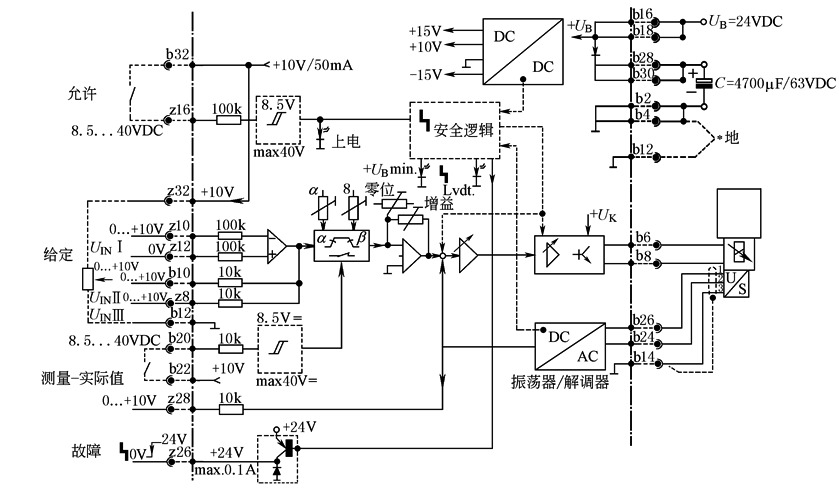

表3　　　　　　　　　　　　　　　　　PAL1-PGC1、PV45-PGC1、PV60-PGC1、QV45-PGC1和QV60-PGC1等

原

理

图

面

板
