比例控制阀

表1

技

术

性

能

型    号

NG10

NG16

NG25

NG32

公称流量(Δp＝0.5MPa)/L·min^-1

80

180

350

1000

最大流量/L·min^-1

170

450

900

2000

最高工作压

力/MPa

P，A，B口

35

T口

25

先导级控制压力/MPa

(X口及P口)最低0.8，最高25

零位泄漏

p＝10MPa

主级/L·min^-1

0.25

0.4

0.6

1.2

先导级/L·min^-1

0.15

0.15

0.35

1.1

先导阀Q_n/L·min^-1

2

4

12

40

工作介质

符合DIN 51524~535液压油，使用其他液压油时，先向厂家咨询

黏度范围/mm²·s^-1

20~100(推荐)，最大范围(10~800)

油液温度/℃

-20~80

介质清洁度

NAS 1638-8或ISO 4406-17/14，通过采用β_x＝75过滤器达到x＝10

中位正遮盖量

18%~22%阀芯行程

滞环/%

＜0.1(不可测)

温漂/%

＜1(当ΔT＝20~50℃)

响应时间/ms

100%信号变化

p_x＝10MPa

40

80

80

130

p_x＝1MPa

150

250

250

500

暂载率/%

100

电磁铁电流/Ａ

最大2.7

线圈阻抗R₂₀/Ω

2.4

功率/V·A

最大25

配套放大器

2STV，2STV-RGC2

型

号

及

标

记

符号1∶1+2∶1

NG

Q_nom(Δp＝0.5MPa)

Q_A∶Q_B

控制油

质量

/kg

型号标记

P/X

T/Y

10

80∶80

外部

外部

8.35

0811404180

内部

内部

80∶50

外部

外部

0811404181

内部

内部

0811404182

80∶80

外部

外部

0811404183

内部

内部

0811404188

80∶50

外部

外部

0811404184

内部

内部

0811404185

16

180∶180

外部

外部

10.2

0811404210

内部

内部

180∶120

外部

外部

0811404212

内部

内部

180∶180

外部

外部

0811404209

内部

内部

180∶120

外部

外部

0811404213

内部

内部

25

350∶350

外部

外部

18

0811404407

内部

内部

350∶230

外部

外部

0811404408

内部

内部

350∶350

外部

外部

0811404406

内部

内部

350∶230

外部

外部

0811404409

内部

内部

10

80∶50∶10

外部

外部

8.35

0811404186

内部

内部

16

180∶120∶30

外部

外部

10.2

0811404214

内部

内部

25

350∶230∶60

外部

外部

18

0811404420

内部

内部

10

80∶50∶10

外部

外部

8.35

0811404187

内部

内部

16

180∶120∶30

外部

外部

10.2

0811404211

内部

内部

25

350∶230∶60

外部

外部

18

0811404421

内部

内部

32

按需要确定，Q＝1000L/min

80

0811404…

1000∶1000L/min

中位机能

01X/Ｙ外部

0811404500

表2

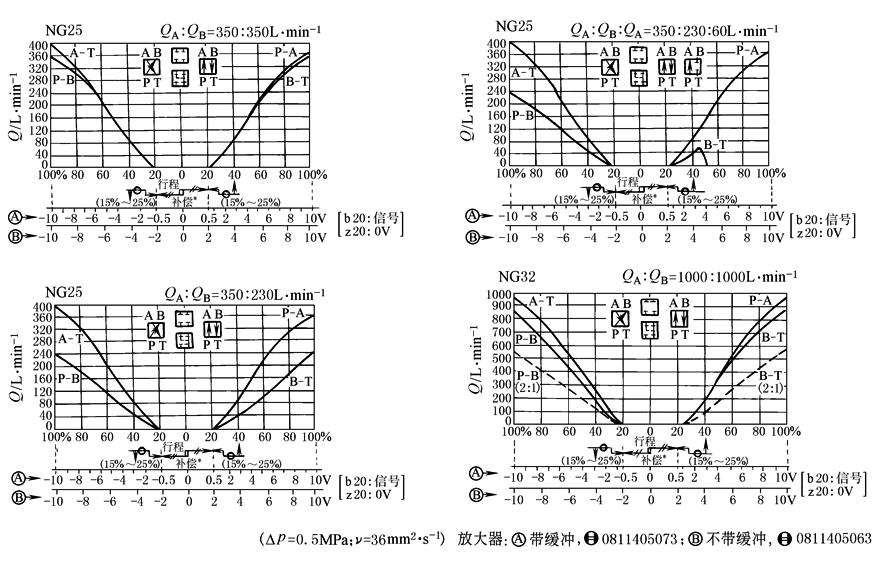

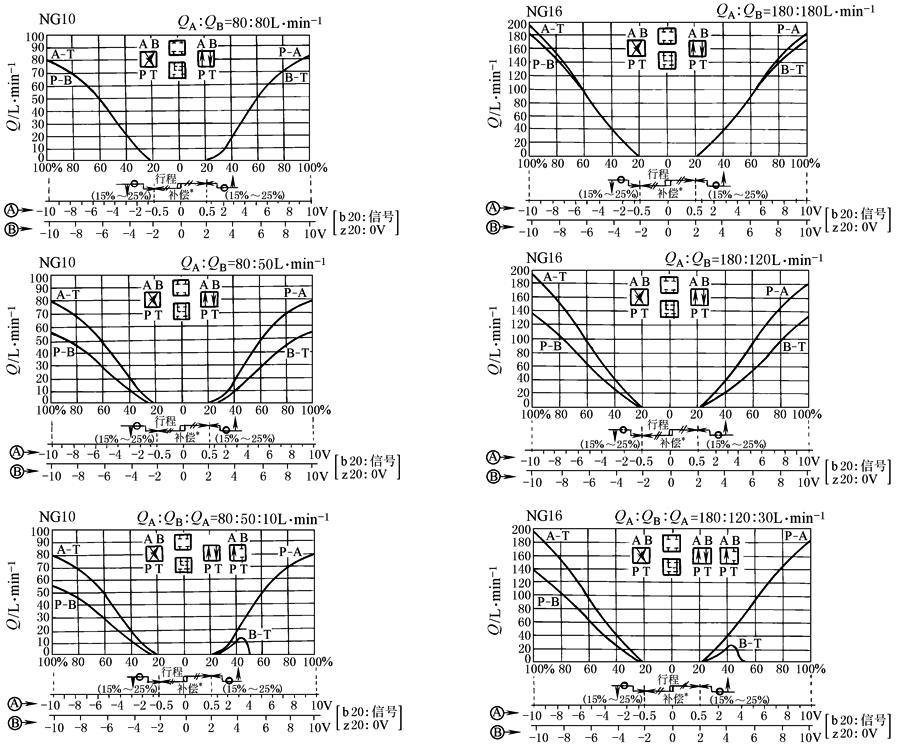

NG10、NG16、NG25和NG32的特性曲线
