带F型柱端的扩口式端直通管接头和接头体尺寸(摘自GB/T 5625—2008)

带F型柱端的扩口式端直通管接头和接头体尺寸(摘自GB/T 5625—2008)　　　　　　　　　　　 mm

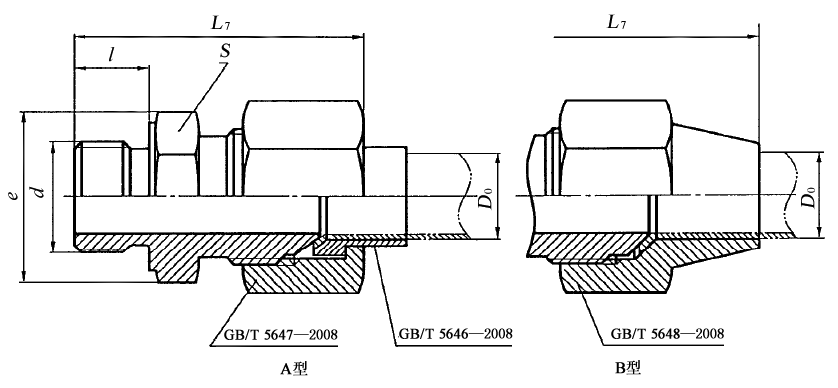

带F型柱端的扩口式端直通管接头

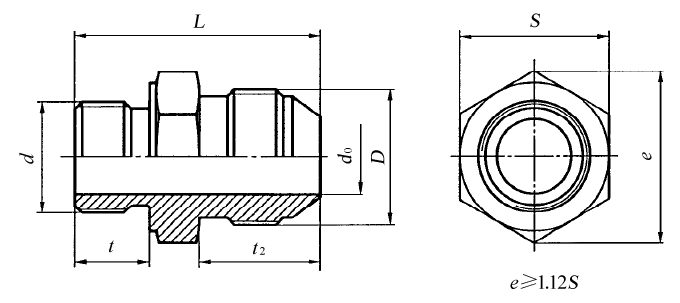

带F型柱端的扩口式端直通接头体

管子外径

D0

d0

d

D

L7≈

l

l2

L

S

A型

B型

4

3

M10×l

M10×1

32

36.5

8.5

12.5

27

14

5

3.5

6

4

M12×1.5

36

40.5

16

30.5

8

6

M12×1.5

M14×1.5

43

51

11

18

36

17

10

8

M14×1.5

M16×1.5

44

53

19

37

19

12

10

M16×1.5

M18×1.5

45

56.5

11.5

38.5

22

14

12

M18×1.5

M22×1.5

46

61.5

12.5

19.5

40

24

16

14

M22×1.5

M24×1.5

48

64

13

20

42

30

18

15

M27×1.5

68

20.5

42.5

20

17

M27×2

M30×2

58.5

—

16

26

52

34

22

19

M33×2

59.5

—

25

22

M33×2

M36×2

62

—

16

54

41

28

24

M39×2

64.5

—

27.5

56.5

32

27

M42×2

M42×2

67

—

16

28.5

58.5

50

34

30

M45×2

67.5

—
