扩口式组合三通管接头和接头体的尺寸(摘自GB/T 5638—2008)　　　　　　　　　　　　　mm

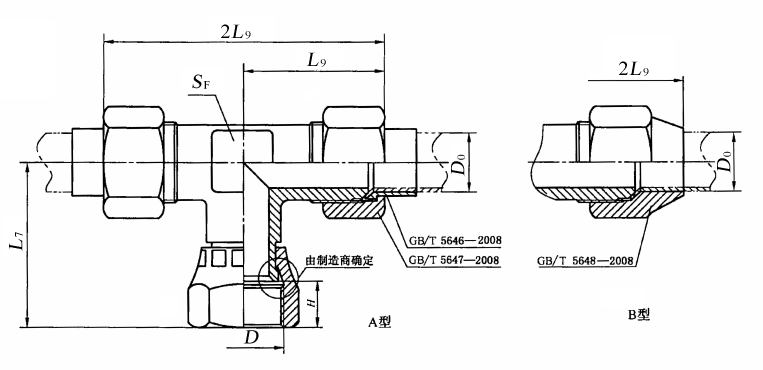

图1　扩口式组合三通管接头

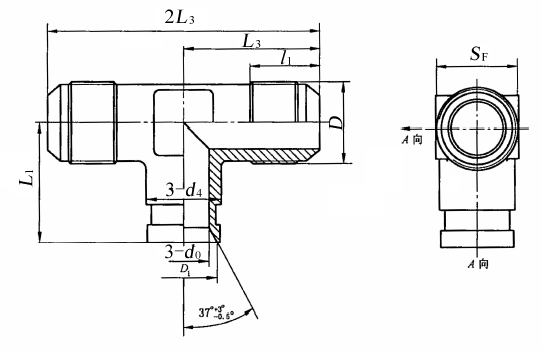

图2　扩口式组合三通接头体

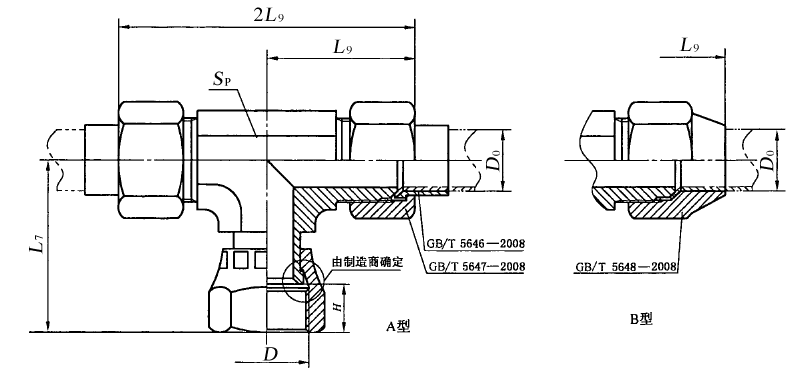

图3　扩口式组合三通管接头

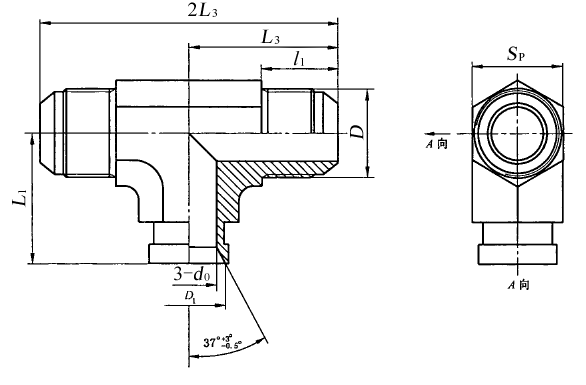

图4　扩口式组合三通接头体

标记示例

扩口型式A，管子外径为10mm，表面镀锌处理的钢制扩口式组合三通管接头标记为：

管接头　　GB/T 5638　　A10

扩口型式A，管子外径为10mm，表面镀锌处理的钢制扩口式组合三通接头体标记为：

接头体　　GB/T 5638　　A10

管子外径

D₀

d₀

D

D₁

±0.13

d₄

L₉≈

L₁

L₃

L₇

l₁

H

S

A型

B型

S_F

S_P

4

3

M10×1

7.2

8

25.5

30

14

20.5

24.5

9.5

7.5

8

10

5

3.5

16.5

6

4

M12×1.5

8.7

10

29.5

34.5

18.5

24

28.5

12

9.5

10

12

8

6

M14×1.5

10.4

11

35.5

43

22.5

28.5

33.5

13.5

10.5

12

14

10

8

M16×1.5

12.4

13

37.5

46.5

23.5

30.5

14.5

14

17

12

10

M18×1.5

14.4

15

38

49.5

24.5

31.5

36.5

17

19

14

12

M22×1.5

17.4

19

39.5

55

26.5

34

38.5

15

19

22

16

14

M24×1.5

19.9

21

41.5

57.5

27.5

35.5

40

15.5

11

22

24

18

15

M27×1.5

22.9

24

43

63

29

37.5

41.5

16

24

27

20

17

M30×2

24.9

27

50

—

31.5

43

47.5

20

13.5

27

30

22

19

M33×2

27.9

30

53

—

36

45.5

51

14

30

34

25

22

M36×2

30.9

33

55

—

38

47

53

14.5

34

36

28

24

M39×2

33.9

36

58.5

—

40

50

56

21.5

15

36

41

32

27

M42×2

36.9

39

61

—

42.5

52.5

58.5

22.5

15.5

41

46

34

30

M45×2

39.9

42

62.5

—

44

54

60.5

16

46
