管接头用锁紧垫圈尺寸(摘自GB/T 5649—2008)　　　　　　　　　　　　　　 mm

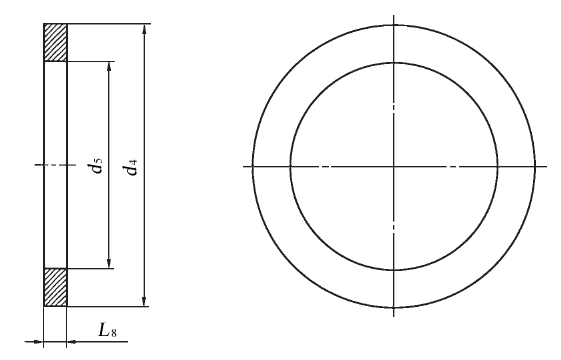

管接头用锁紧垫圈

标记示例

与螺纹规格为M20×1.5的管接头用锁紧螺母配套使用，不经表面处理的钢制管接头用锁紧垫圈标记为：

垫圈  GB/T 5649  M20×1.5

适用螺纹

d₁

d₄

±0.4

d₅

L₈

±0.08

M10×l

14.5

8.4

0.9

M12×1.5

17.5

9.7

0.9

M14×1.5

19.5

11.7

0.9

M16×1.5

22.5

13.7

0.9

M18×1.5

24.5

15.7

0.9

M20×1.5

27.5

17.7

1.25

M22×1.5

27.5

19.7

1.25

M27×2

32.5

24

1.25

M33×2

41.5

30

1.25

M42×2

50.5

39

1.25

M48×2

55.5

45

1.25
