扩口式三通管接头和接头体尺寸(摘自GB/T 5639—2008)　　　　　　　　　　　　　　　　　　　　mm

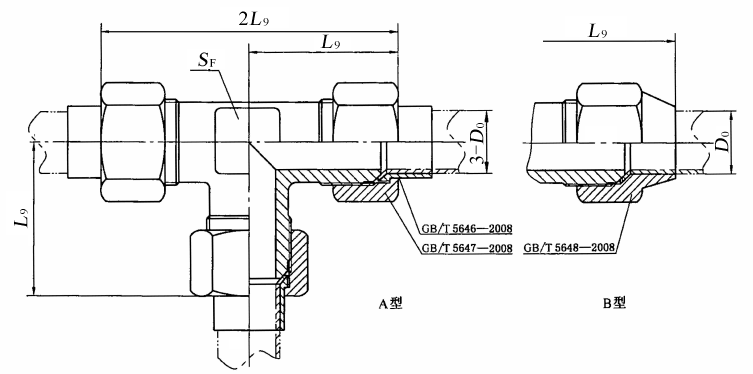

图1　扩口式三通管接头

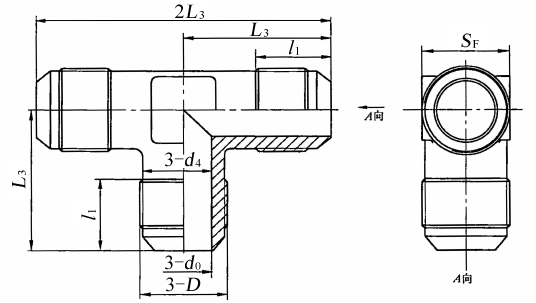

图2　扩口式三通接头体

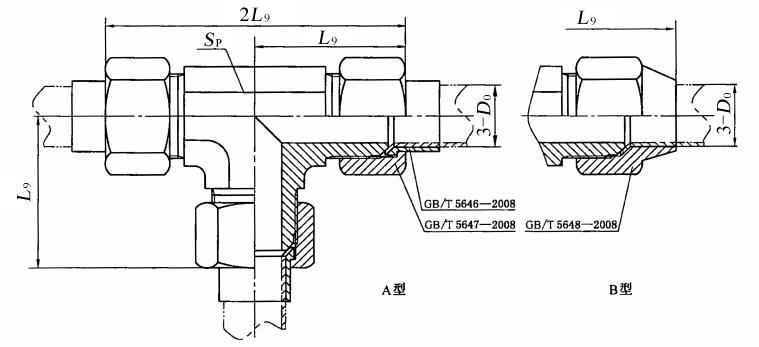

图3　扩口式三通管接头

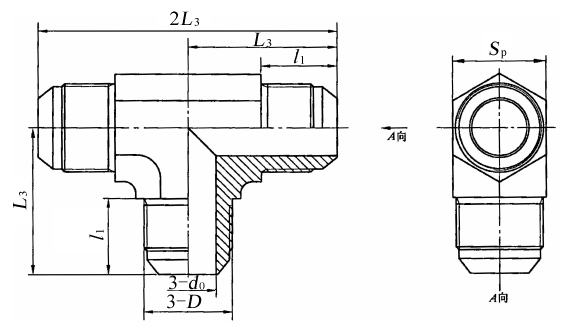

图4　扩口式三通接头体

标记示例

扩口型式A，管子外径为10 mm，表面镀锌处理的钢制扩口式三通管接头标记为：

管接头　　GB/T 5639　　A10

扩口型式A，管子外径为10 mm，表面镀锌处理的钢制扩口式三通接头体标记为：

接头体　　GB/T 5639　　A10

管子外径

D₀

d₀

D

d₄

L₉≈

L₃

l₁

S

A型

B型

S_F

S_P

4

3

M10×1

8

25.5

30

20.5

9.5

8

10

5

3.5

6

4

M12×1.5

10

29.5

34.5

24

12

10

12

8

6

M14×1.5

11

35.5

43

28.5

13.5

12

14

10

8

M16×1.5

13

37.5

46.5

30.5

14.5

14

17

12

10

M18×1.5

15

38

49.5

31.5

17

19

14

12

M22×1.5

19

39.5

55

34

15

19

22

16

14

M24×1.5

21

41.5

57.5

35.5

15.5

22

24

18

15

M27×1.5

24

43

63

37.5

16

24

27

20

17

M30×2

27

50

—

43

20

27

30

22

19

M33×2

30

53

—

45.5

30

34

25

22

M36×2

33

55

—

47

34

36

28

24

M39×2

36

58.5

—

50

21.5

36

41

32

27

M42×2

39

61

—

52.5

22.5

41

46

34

30

M45×2

42

62.5

—

54

46
