扩口式管接头用密合垫尺寸(摘自GB/T 5651—2008)

扩口式管接头用密合垫尺寸(摘自GB/T 5651—2008)　　　　　　　　　　　　 mm

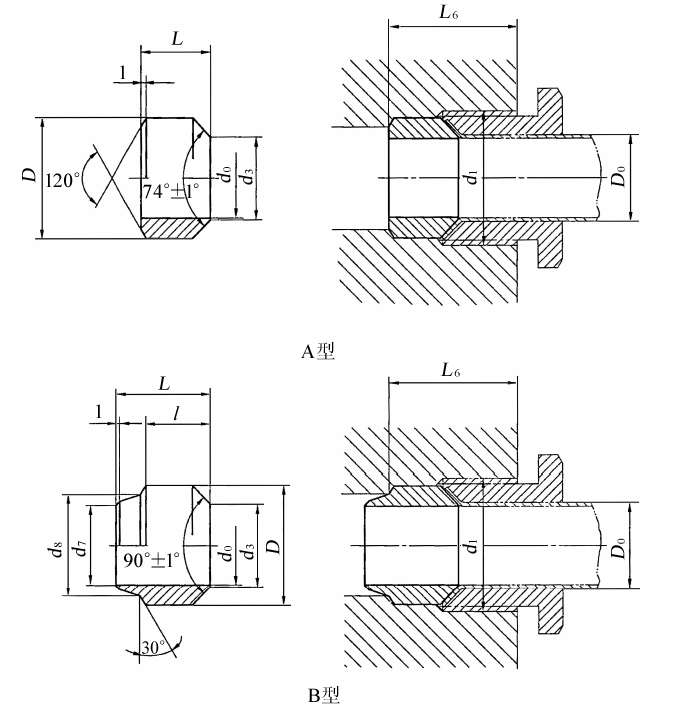

扩口式管接头用密合垫

标记示例

管子外径为10 mm，不经表面处理的钢制扩口式管接头用A型密合垫标记为：

密合垫  GB/T 5651  A10

管子外径

D0

d0

适用螺纹

d1

d3

d7

d8

D

l

L

L6

A型

B型

A型

B型

4

3

M10×1

3.6

5.2

5.4

8.5

5

7

8

11

11

5

3.5

4.3

6

4

M12×1.5

4.8

5.9

6.1

10

8

9

13

13

8

6

M14×1.5

7

7.4

7.6

12

9

10

15

15

10

8

M16×1.5

9

9.4

9.6

14

5.5

10

17

16

12

10

M18×1.5

11

11.4

11.6

16

7.5

11

18

18

14

12

M22×1.5

13

—

—

20

—

—

19

—

16

14

M24×1.5

15

—

—

22

—

12

—

20

—

18

15

M27×1.5

16.5

—

—

25

—

—

22

—
