扩口式直通管接头和接头体尺寸(摘自GB/T 5628—2008)　　　　　　　　　　　　　　　　　　　　mm

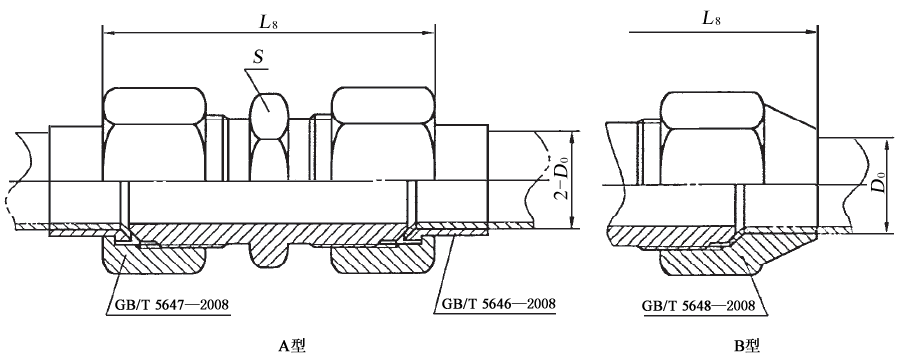

图1　扩口式直通管接头

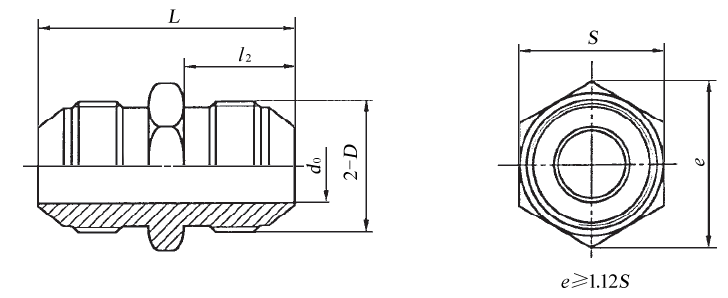

图2　扩口式直通接头体

标记示例

扩口型式A，管子外径为10 mm，表面镀锌处理的钢制扩口式直通管接头标记为：

管接头  GB/T 5628  A10

扩口型式A，管子外径为10 mm，表面镀锌处理的钢制扩口式直通接头体标记为：

接头体  GB/T 5628  A10

管子外径

D₀

d₀

D

L₈≈

l₂

L

S

A型

B型

4

3

M10×1

40

49

12.5

30

12

5

3.5

6

4

M12×1.5

47.5

57.5

16

37

14

8

6

M14×1.5

55.5

71

18

42

17

10

8

M16×1.5

57.5

75.5

19

44

19

12

10

M18×1.5

58

81

45

22

14

12

M22×1.5

89

19.5

46

24

16

14

M24×1.5

60

92

20

48

27

18

15

M27×1.5

100

20.5

49

30

20

17

M30×2

75.5

—

26

62

32

22

19

M33×2

76.5

—

34

25

22

M36×2

78

—

41

28

24

M39×2

83.5

—

27.5

67

32

27

M42×2

86

—

28.5

69

46

34

30

M45×2

—
