扩口式锥螺纹三通管接头和接头体尺寸(摘自GB/T 5635—2008)　　　　　　　　　　　　　　　　　mm

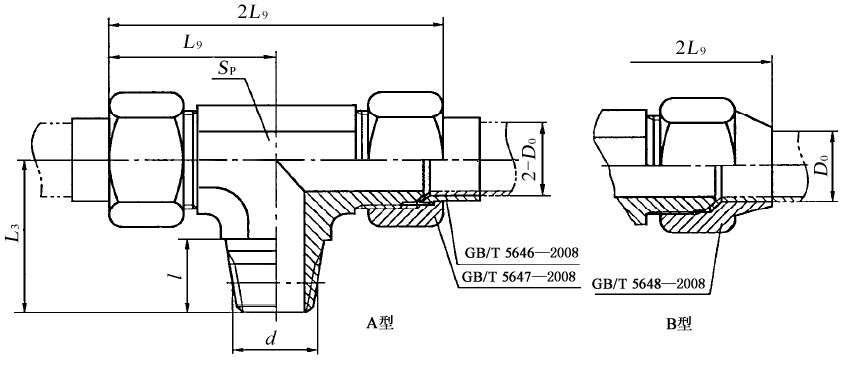

图1　扩口式锥螺纹三通管接头

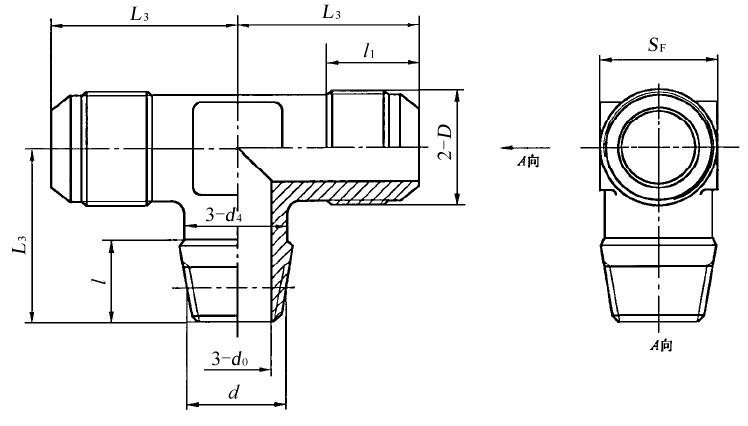

图2　扩口式锥螺纹三通接头体

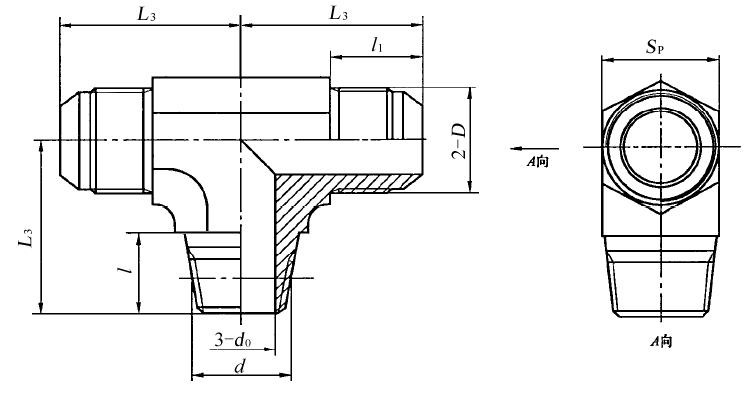

图3　扩口式锥螺纹三通管接头

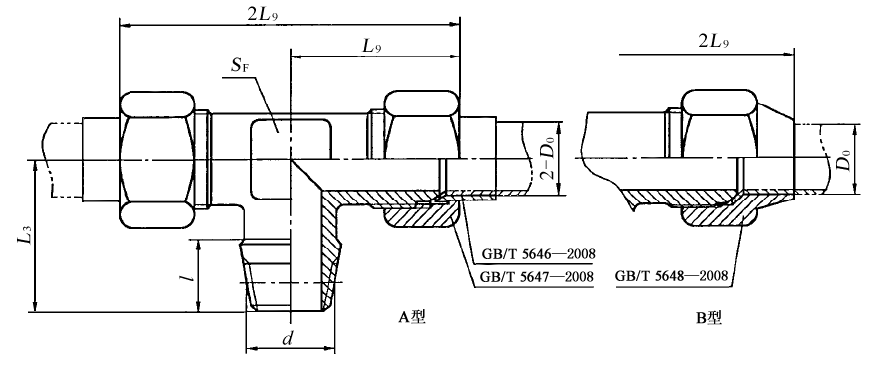

图4　扩口式锥螺纹三通接头体

标记方法

扩口式锥螺纹三通管接头和接头体的标记方法应符合GB/T 5653的规定。

标记示例

扩口型式A，管子外径为10 mm，55°密封管螺纹(R)，表面镀锌处理的钢制扩口式锥螺纹三通管接头标记为：

管接头  GB/T 5635  A10/R1/4

扩口型式A，管子外径为10 mm，55°密封管螺纹(R)，表面镀锌处理的钢制扩口式锥螺纹三通接头体标记为：

接头体  GB/T 5635  A10/R1/4

管子外径

D₀

d₀

d ^a

D

L₉≈

l

L₃

d₄

l₁

S

A型

B型

S_F

S_P

4

3

R1/8

NPT1/8

M10×1

25.5

30

8.5

20.5

8

9.5

8

10

5

3.5

6

4

M12×1.5

29.5

34.5

24

10

12

10

12

8

6

R1/4

NPT1/4

M14×1.5

35.5

43

12.5

28.5

11

13.5

12

14

10

8

M16×1.5

37.5

46.5

30.5

13

14.5

14

17

12

10

R3/8

NPT3/8

M18×1.5

38

49.5

13

31.5

15

17

19

14

M22×1.5

39.5

55

34

19

15

19

22

16

14

R1/2

NPT1/2

M24×1.5

41.5

57.5

17

35.5

21

15.5

22

24

18

15

M27×1.5

43

63

37.5

24

16

24

27

20

17

R3/4

NPT3/4

M30×2

50

—

18

43

27

20

27

30

22

19

M33×2

53

—

45.5

30

30

34

25

22

R1

NPT1

M36×2

55

—

21.5

47

33

34

36

28

24

M39×2

58.5

—

50

36

21.5

36

41

32

27

R1¼

NPT1¼

M42×2

61

—

24

52.5

39

22.5

41

46

34

30

M45×2

62.5

—

54

42

46

a　优先选用55°密封管螺纹。
