扩口式锥螺纹长管接头和接头体尺寸(摘自GB/T 5627—2008)　　　　　　　　　　　　　　　　　　mm

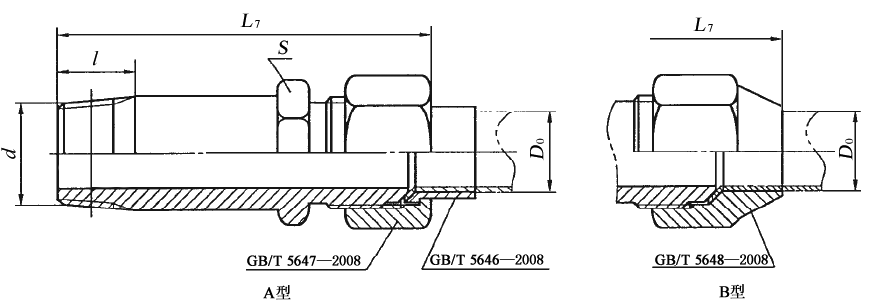

图1　扩口式锥螺纹长管接头

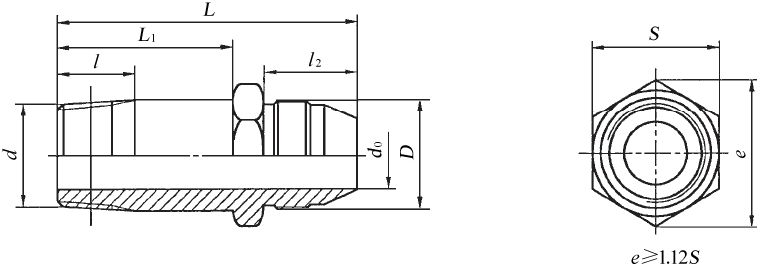

图2　扩口式锥螺纹长接头体

标记示例

扩口型式A，管子外径为10 mm，55°密封管螺纹(R)，表面镀锌处理的钢制扩口式锥螺纹长管接头标记为：

管接头　　GB/T 5627　A10/R1/4

扩口型式A，管子外径为10 mm，55°密封管螺纹(R)，表面镀锌处理的钢制扩口式锥螺纹长接头体标记为：

接头体　　GB/T 5627　A10/R1/4

管子外径

D₀

d₀

d ^a

D

L₇≈

l

l₂

L

L₁

S

A型

B型

4

3

R1/8

NPT1/8

M10×1

53.5

58

8.5

12.5

48.5

30

12

5

3.5

6

4

M12×1.5

58.5

63

16

53

14

8

6

R1/4

NPTl/4

M14×1.5

92

100

12.5

18

85

60

17

10

8

M16×1.5

93

102

19

86

19

12

10

R3/8

NPT3/8

M18×1.5

93.5

105

13

87

22

14

M22×1.5

109

19.5

87.5

24

16

14

R1/2

NPTl/2

M24×1.5

95

111

17

20

89

27

18

15

M27×1.5

115

20.5

89.5

30

20

17

R3/4

NPT3/4

M30×2

102.5

—

18

26

96

32

22

19

M33×2

103.5

—

34

25

22

R1

NPT1

M36×2

106

—

21.5

98

41

28

24

M39×2

108.5

—

27.5

100.5

32

27

R1¼

NPT1¼

M42×2

111

—

24

28.5

102.5

46

34

30

M45×2

—

a　优先选用55°密封管螺纹。
