扩口式管接头用管子的尺寸和最大工作压力(摘自GB/T 5653—2008)　　　　　　　　　　　　　　　mm

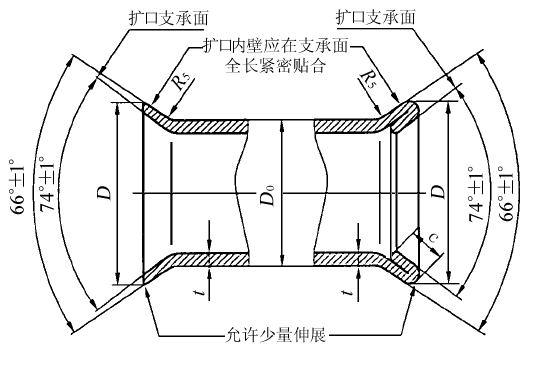

图1  74°单层和折叠层扩口尺寸

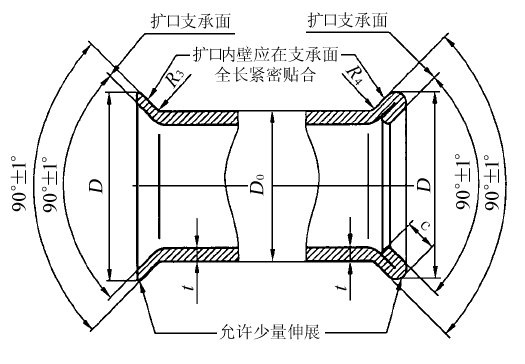

图2  90°单层和折叠层扩口尺寸

标记示例

扩口型式A，管子外径为14mm，柱端螺纹为M18×1.5，柱端密封类型为A型，材料为碳钢，镀锌表面处理的扩口式端直通管接头标记为：

管接头  GB/T 5625—2008  A14/M18×1.5   A·Fe·Zn

可简化标记为：

管接头  GB/T 5625  A14/M18×1.5

管子

外径

D₀

单、双层

扩口直径

D

r₅

R₃

R₄

紫铜管

碳钢管

t

c

最大工

作压力

/MPa

t

c

最大工

作压力

/MPa

max

min

基本

尺寸

极限

偏差

基本

尺寸

极限

偏差

基本

尺寸

极限

偏差

max

min

max

min

4

6.5

6

0.8

0.5

1

0.5

1.3

16

0.5

1.3

16

5

7.5

7

0.75

6

9

8.5

1

8

11

10.5

10

1

10

13.5

12.8

1.0

1.6

1.6

12

15.5

14.8

1.5

1.7

1.7

12

14

18.5

17.7

1.5

2.1

8

2.3

16

20.5

19.7

10

18

23.5

22.8

2.0

2.8

5

3.1

20

26.5

25.8

2

3.2

3.8

22

29

28.2

3.5

1.5

8

25

32

31.2

2.3

28

35

34.2

3.6

3.5

3.9

32

39

38.3

2.8

5

34

41

40.3
