扩口式锥螺纹直通管接头和接头体尺寸(摘自GB/T 5626—2008)　　　　　　　　　　　　　　　mm

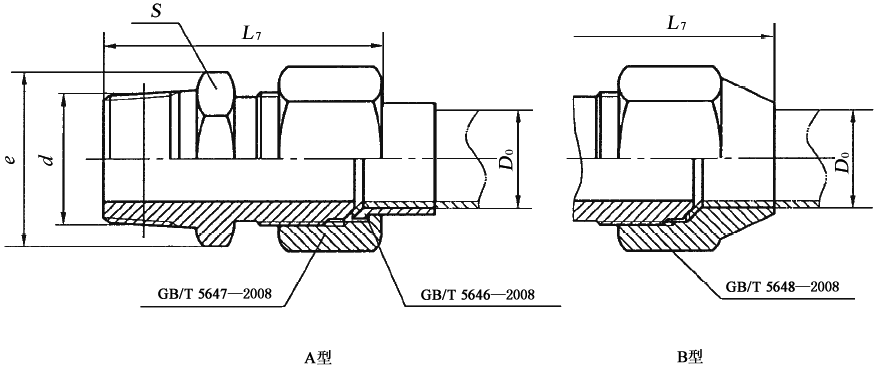

图1  扩口式锥螺纹直通管接头　　　　　　　　　　　　　　　　图2  扩口式锥螺纹直通接头体

标记示例

扩口型式A，管子外径为10 mm，55°密封管螺纹(R)，表面镀锌处理的钢制扩口式锥螺纹直通管接头标记为：

管接头  GB/T 5626  A10/R1/4

扩口型式A，管子外径为10 mm，55°密封管螺纹(R)，表面镀锌处理的钢制扩口式锥螺纹直通接头体标记为：

接头体  GB/T 5626  A10/R1/4

管子外径

D₀

d₀

d^a

D

L₇≈

l

l₂

L

S

A型

B型

4

3

R1/8

NPT1/8

M10×1

31.5

36

8.5

12.5

26.5

12

5

3.5

6

4

M12×1.5

36

40.5

16

30

14

8

6

R1/4

NPT1/4

M14×1.5

42.5

50.5

12.5

18

36

17

10

8

M16×1.5

43.5

52.5

19

37

19

12

10

R3/8

NPT3/8

M18×1.5

45

56.5

13

38.5

22

14

M22×1.5

60.5

19.5

39

24

16

14

R1/2

NPT1/2

M24×1.5

50.5

67

17

20

44.5

27

18

15

M27×1.5

71

20.5

45

30

20

17

R3/4

NPT3/4

M30×2

58.5

—

18

26

52

32

22

19

M33×2

59.5

—

34

25

22

R1

NPT1

M36×2

65.5

—

21.5

57.5

41

28

24

M39×2

68

—

27.5

60

32

27

R1¼

NPT1¼

M42×2

73

—

24

28.5

64.5

46

34

30

M45×2

—

a　优先选用55°密封管螺纹。
